КРАТКИЙ СЛОВАРЬ СУДОВЫХ ТЕРМИНОВ В КАРТИНКАХ

Абгалдырь — 1) металлический прут, один конец которого имеет форму крюка, а другой — в виде кольцеобразной рукоятки. Предназначен для растаскивания и правильной укладки якорной цепи в цепной ящик; 2) гак с коротким отрезком троса (цепи) для растаскивания якорных и такелажных цепей (тросов); 3) снасть для растягивания по рею верхней шкаторины ундер-лиселя.

картинка
картинка

Абрис-(Abriss, dessin autrait) — рисунок в общих чертах. Это только приготовление к наложению теней или писанию картины.
Энциклопедический Словарь Ф.А.Брокгауза и И.А.Ефрона
Стихи: Городницкий А.М. Музыка: Городницкий А.М. Название: Перекаты.
Всё перекаты да перекаты —
Послать бы их по адресу!
На это место уж нету карты, —
Плыву вперёд по абрису.
По абрису (мор.) - по наитию, на глазок, по памяти, куда кто-то, когда-то, может быть ходил или что-то слышал про это место.
Хотя "плыву" - спорный термин.

картинка

1)Авра́л (англ. over all — «все наверх»,"по всем") — спешная (по специальному заданию или по тревоге) работа на судне всей командой.
2)Авра́л (нидерл. overal «все наверх») — спешная (по специальному заданию или по тревоге) работа на судне (корабле) всей командой (экипажем) или большей частью команды (экипажа).
В парусном флоте к авральным работам относились постановка и уборка парусов, постановка корабля на якорь и снятие с якоря, спуск и подъём шлюпок и др.
На современных кораблях и судах аврал объявляется при постановке (съёмке) корабля на якорь (швартовы), производстве погрузо-разгрузочных работ, приёмке и сдаче боеприпасов, работах по уборке корабля (судна), постановке корабля (судна) в док и выходе из него и др.
Для проведения авральных работ на современных кораблях и судах составляется авральное расписание — распределение личного состава на систематически повторяющиеся работы, выполняемые всем экипажем (командой) или большей его частью.
Со временем термин аврал стал использоваться повсеместно, и теперь означает просто выполняемую всем коллективом спешную работу.

картинка
картинка
картинка
картинка

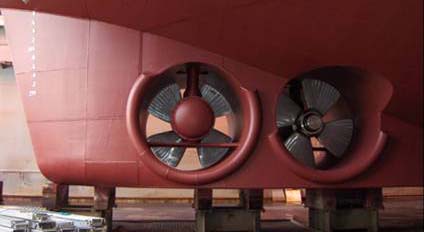

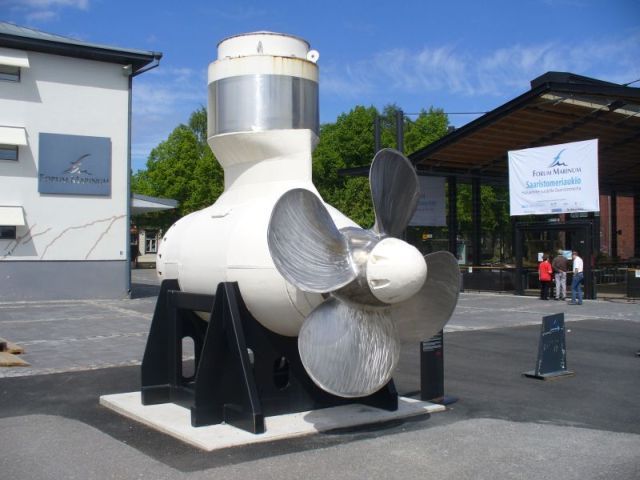

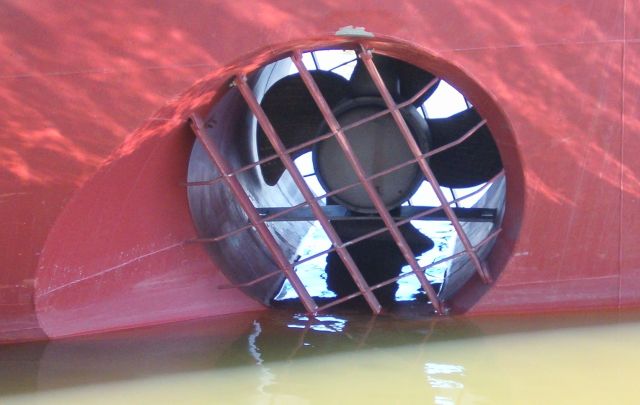

Азимутальное подруливающее устройство — в судостроении гребной винт, расположенный в поворачивающейся на 360° колонке. Такое устройство заменяет руль и позволяет швартоваться в стеснённых условиях, не привлекая буксир.

картинка картинка картинка

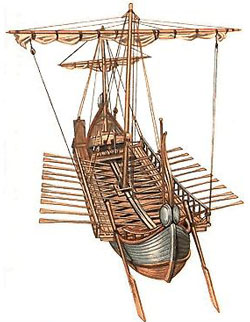

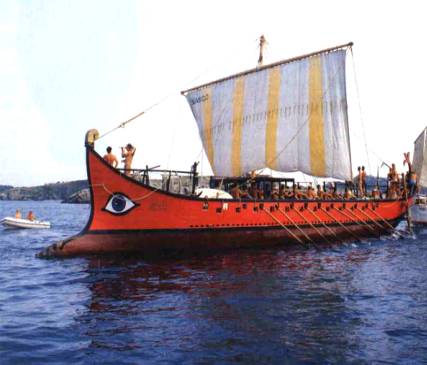

Акро́столь — декоративная кормовая оконечность.
Акросто́ль — декоративная кормовая оконечность корабля. В античный период часто изготовлялась в виде скорпионьего, рыбьего или драконьего хвоста, либо птичьей головы или завитка раковины. Особой декоративности акростоли достигли в период Имперского Рима. Помимо декоративного значения акростоли использовались в утилитарных целях: у некоторых кораблей к ним крепилась наклонная мачта, несшая дополнительный парус.

картинка картинка картинка

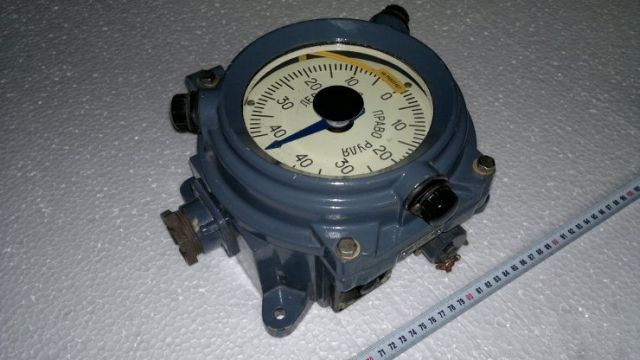

Аксиометр (греч. axis ось, и metro мера) — корабельный измерительный прибор, часть рулевого устройства, с кругом делений и трелкой-указателем, видными снаружи. Аксиометр указывает в градусах отклонение пера руля от диаметральной плоскости корабля (судна) в каждый момент времени. Аксиометр устанавливается, как правило, перед штурвалом и связывается электрической схемой баллером руля.

картинка
картинка

Аминги — метки или деления, которые в форме шкалы помещаются на фор— и ахтерштевнях, но преимущественно на последних, и показывают (в футах), как глубоко корабль сидит в воде.

картинка

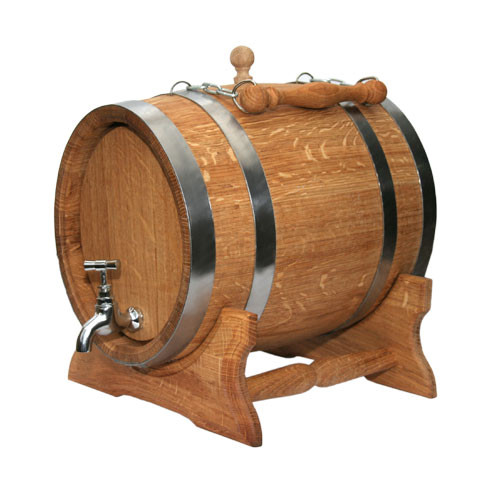

Анкеро́к (нидерл. anker) — деревянный бочонок, ёмкостью в anker вина. Входит в снабжение шлюпок и служит для хранения запасов пресной воды.

картинка картинка

Арте́ль — объединение матросов или солдат в русском флоте или армии в целях организации питания из общего котла, за счёт положенных им на продовольствие денег. Хозяйством артели ведал артельщик, избираемый солдатами или матросами. Артельщик утверждался старшим офицером корабля.
Арте́ль —группа лиц, объединившихся для совместной работы на основе общей ответственности, самоуправления, долевого участия в доходах.

картинка картинка
картинка картинка

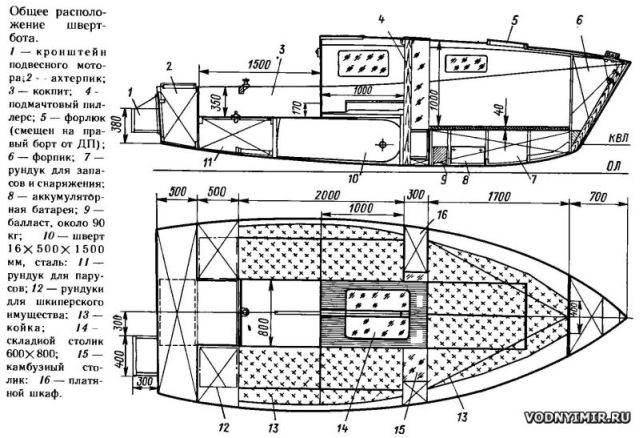

А́хтерпик (гол. achterpiek) — крайний кормовой отсек судна, заканчивающийся ахтерштевнем и используемый обычно как балластная цистерна.

картинка картинка

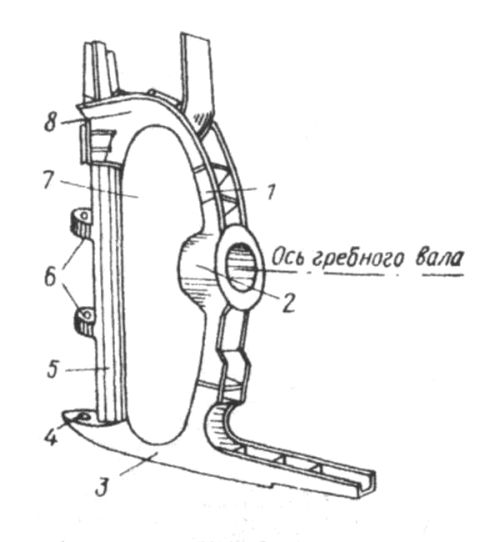

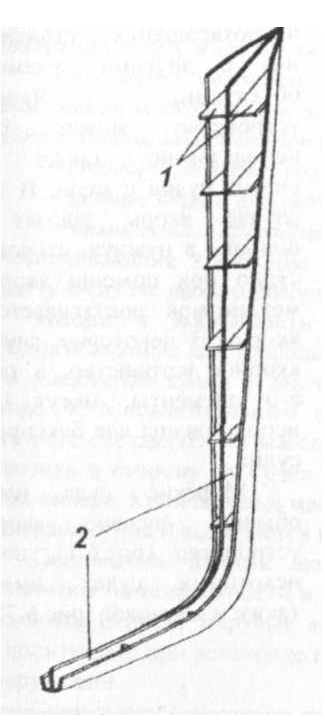

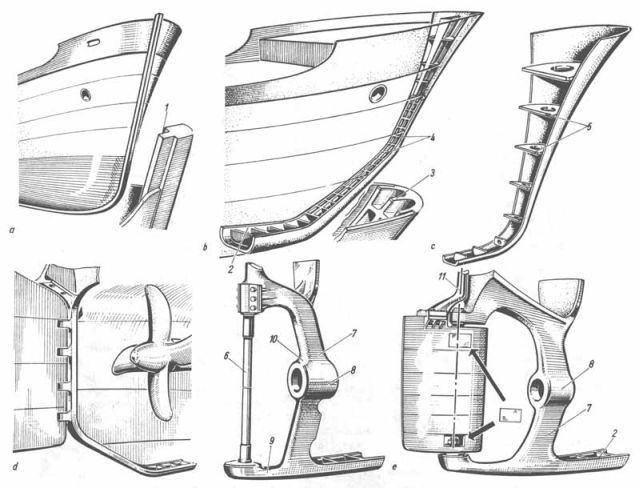

Ахтерштевень (голл. achtersteven, achter — задний, steven — штевень, стояк) — задняя оконечность корабля в виде жёсткой балки или рамы сложной формы, на которой замыкаются вертикально киль, борт, обшивка и набор; к нему подвешивается судовой руль.

картинка картинка

Бак (нидерл. bak) — надстройка в носовой части палубы, доходящая до форштевня. Баком называют также и всю переднюю часть палубы (спереди от фок-мачты или носовой надстройки). Частично утопленный в корпус судна бак (обычно на половину высоты) называется полубак.

картинка картинка

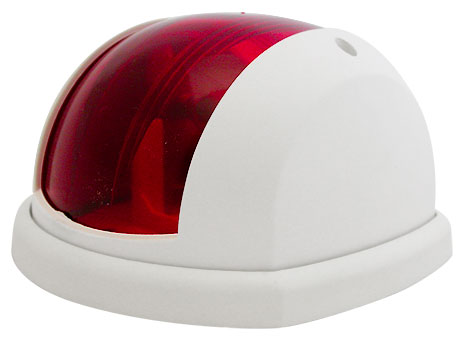

Бакборт — левый борт. Ныне устаревший термин. Назывался так потому, что рулевой (кормчий) при управлении судном (румпелем) на курсе стоял спиной к левому борту (нидерл. bak) — «зад, спина». Сравн. «штирборт».

картинка картинка картинка

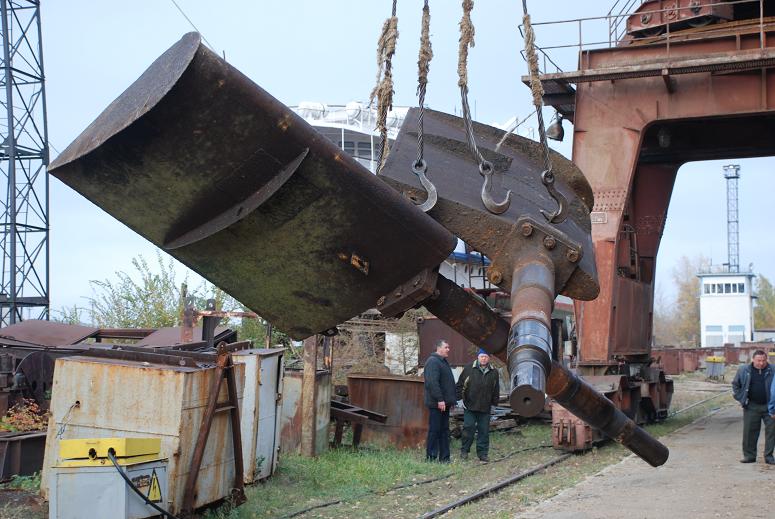

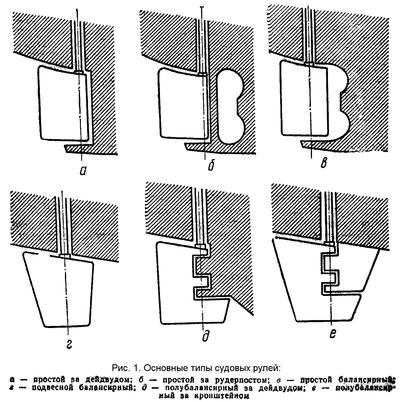

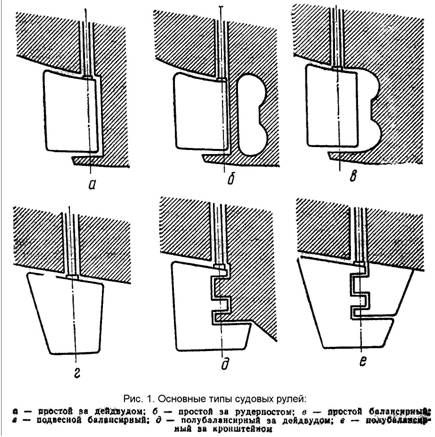

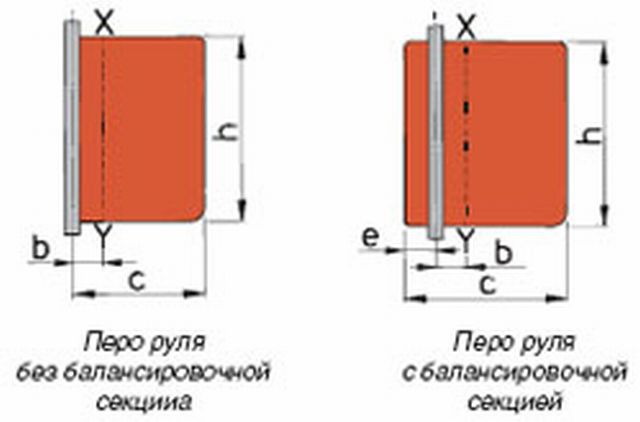

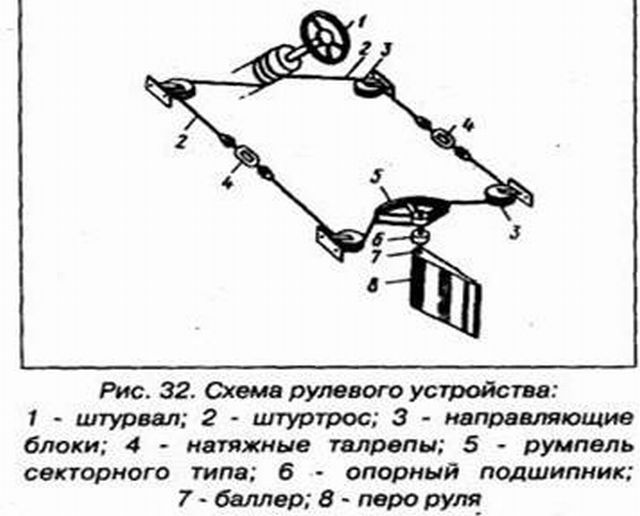

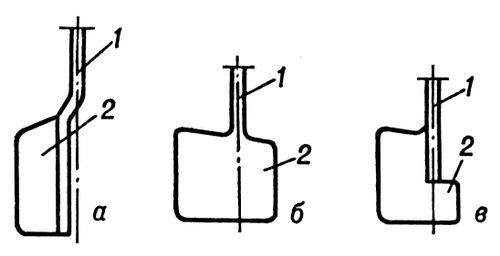

Ба́ллер — ось вращения руля, скреплённая с пером руля.

картинка картинка картинка

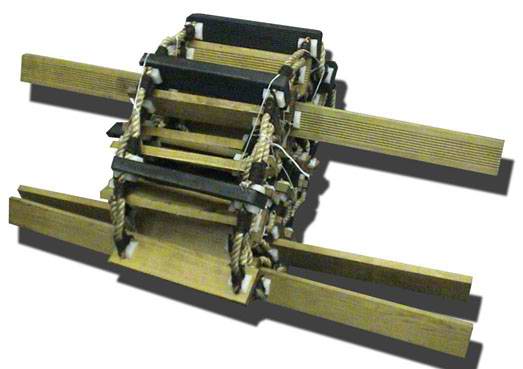

Баля́сина — точёный реёк, служащий ступенькой у штормтрапа.

картинка

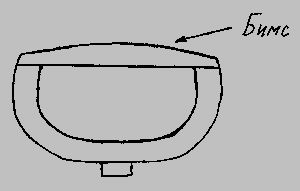

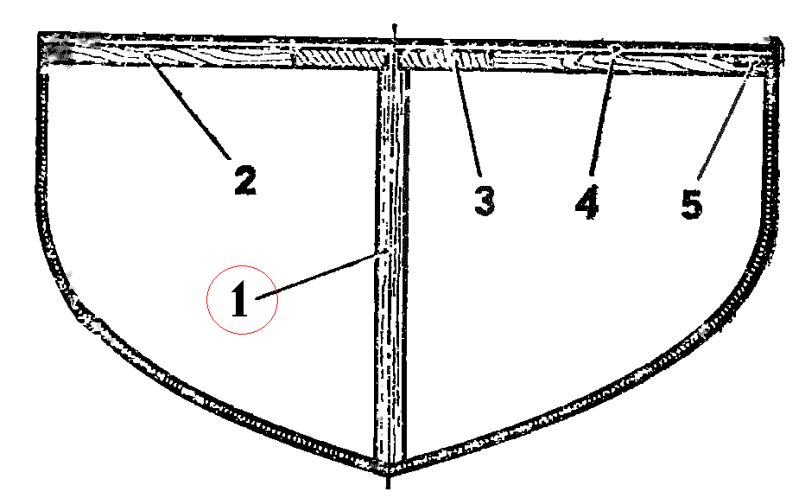

Бимс (англ. beams, мн. число от beam — бревно, балка, перекладина) — поперечная балка, связывающая бортовые ветви шпангоута и придающая судну поперечную прочность.

картинка картинка

Би́тенг (изначально бе́тинг, от нидерл. beting) — прочная полая тумба, возвышающаяся над палубой судна или корабля. Является частью буксирного и швартовного устройства судна.

статья не закончена

картинка картинка

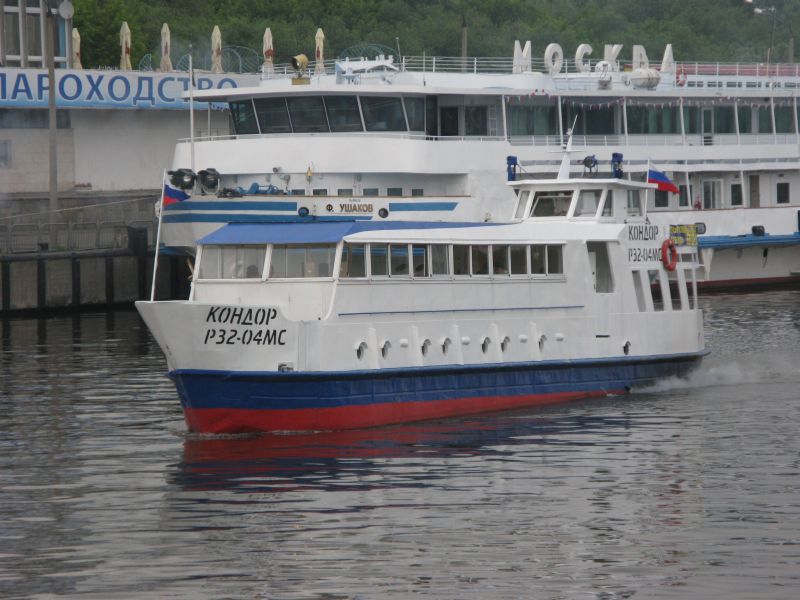

Борт — бок, боковая часть судна, состоит из наружной обшивки и подкрепляющего набора. Правый борт принято называть штирбортом (нидерл. stuurboord), левый борт — бакбортом (нидерл. bakboord), а часть борта выше верхней палубы фальшбортом.

картинка

Брашпиль (нидерл. Braadspil) — палубный механизм лебёдочного типа. Используется для подъёма якорей, создания натяжения тросов при швартовке. Имеет горизонтальный вал в отличие от шпиля. Предназначен для обслуживания якорных цепей обоих бортов. Бывают электромеханические, паровые, гидравлические, ручные.

картинка картинка

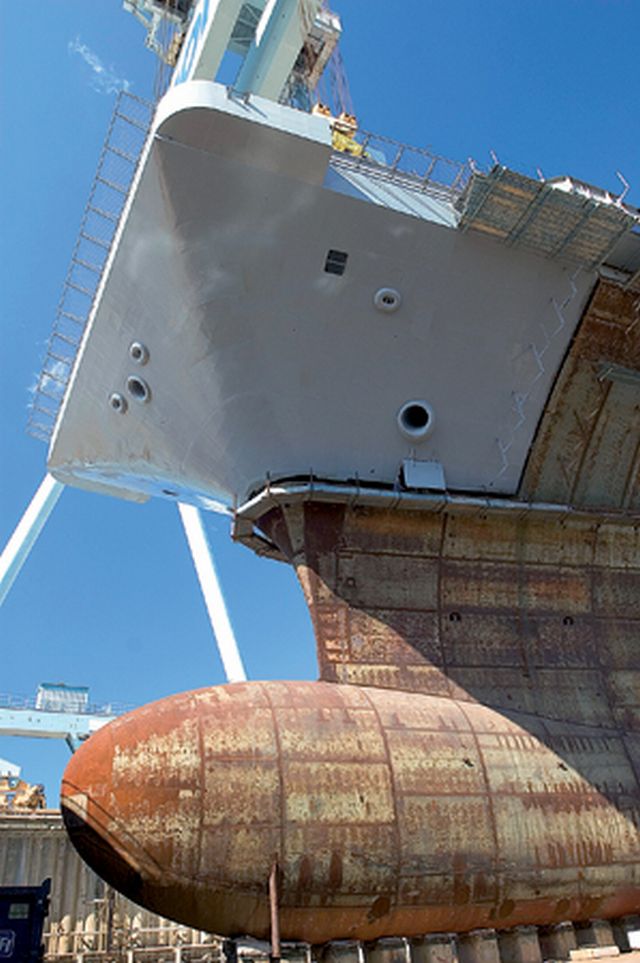

Бульб, или носовой бульб (от фр. bulbe — луковица) — выступающая чуть ниже ватерлинии часть носа судна, имеющая выпуклую эллипсоидную форму. Бульб изменяет направление потока воды по всему корпусу, уменьшая сопротивление, и, следовательно, способствует увеличению скорости, дальности плавания и экономии топлива. Носовой бульб на больших судах даёт выигрыш, как правило, от 12 до 15 процентов топливной эффективности по сравнению с аналогичными судами без них.
Носовые бульбы оказались наиболее эффективными при соблюдении следующих условий:
При использовании на корпусах с длиной по ватерлинии более 15 м;
для длинных и узких корпусов;
при скоростях, близких к максимальной скорости судна.

картинка
картинка
картинка

Валопровод — комплекс устройств, механизмов и соединений, служащих для передачи крутящего момента от двигателя к движителю и передачи упорного давления от последнего корпусу судна.

картинка картинка

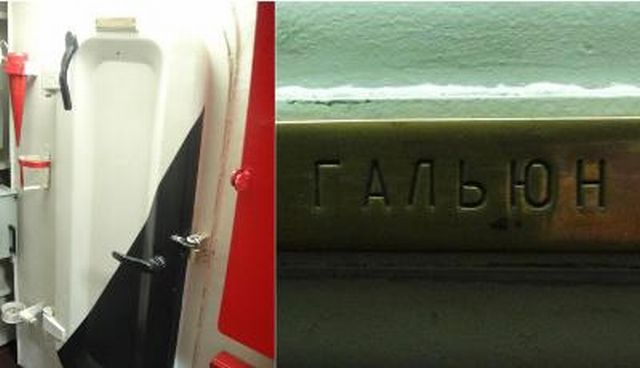

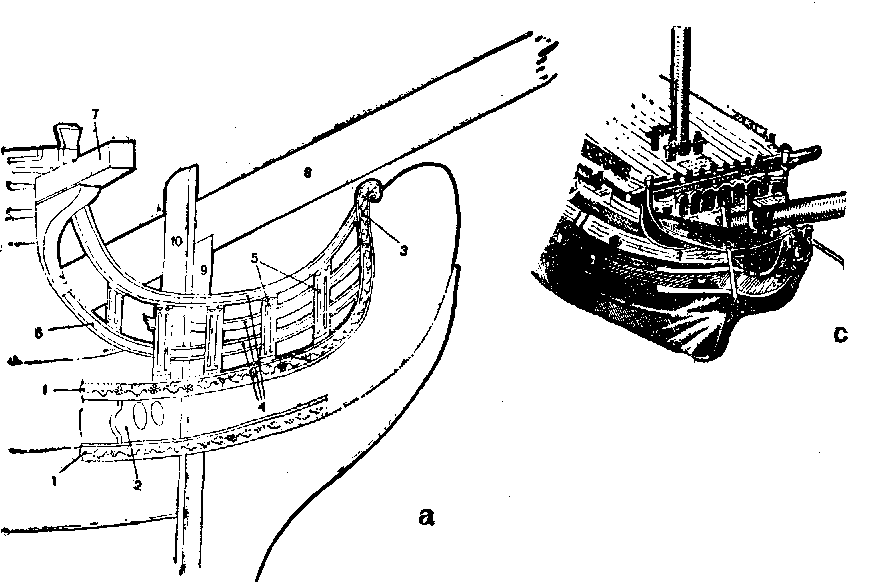

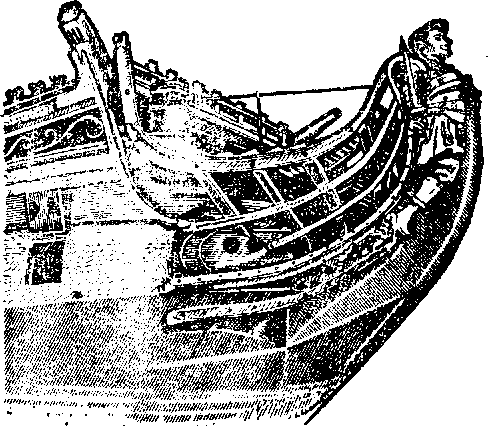

Галью́н — 1) Площадка, в виде балкона, в носу парусного судна, под носовым украшением. Служила отхожим местом экипажа. 2) На современных судах так называют помещение, где команда может отправить естественные надобности, а так же оборудование для удаления за борт продуктов жизнедеятельности.

картинка картинка картинка

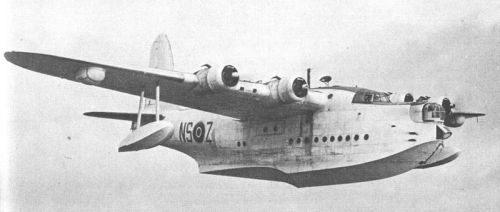

Гондола, гондолы, жен. (итал. gondola).
1. Венецианская лодка особой формы, с каютой, передвигаемая посредством кормового весла.
2. Корзина для пассажиров воздушного шара (авиац.). Подвесное помещение для экипажа, пассажиров или механизма дирижабля (авиац.).

картинка картинка

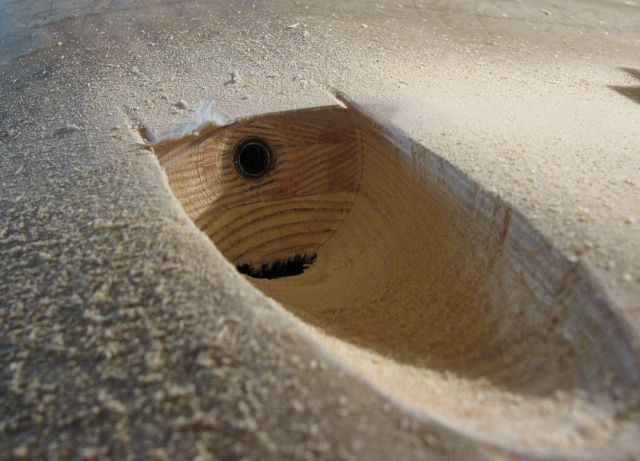

Дейдвуд. Происхождение: от англ. deadwood — мертвое дерево
1. Подводная часть кормового и носового заострений судна в месте сопряжения киля с ахтерштевнем и форштевнем. На одновинтовых судах внутри кормового дейдвуда размещается дейдвудное устройство. 2. Брусья, которыми на деревянном судне плотно заполняют пространство между штевнем и килем, чтобы в труднодоступном для осмотра месте не скапливалась вода.
Дейдвуд толстый брус, который одним концом прикрепляется к корме корабля, другим к носу, для скрепки штевней с килем, и составляющий продолжение резенкиля.
Словарь иностранных слов, вошедших в состав русского языка.- Чудинов А.Н., 1910.
дейдвуд (англ. deadwood) мор.
1) дейдвудная труба - металлическая труба, через которую гребной вал выходит наружу;
2) кормовая оконечность судна в подводной части, через которую проходит дейдвудная труба.
Новый словарь иностранных слов.- by EdwART, , 2009.
Дейдвуд [англ. deadwood] – мор. 1) металлическая труба, в которую заключён конец гребного вала; 2) кормовая оконечность судна в подводной части между килем и рулём; 3) крепительные брусья между килем и носовой и кормовой оконечностями судна на деревянных судах
Большой словарь иностранных слов.- Издательство «ИДДК», 2007.
Дейдвуд (дэ), а, м. (англ. deadwood букв. мертвое дерево).
мор. Металлическая труба, через которую гребной вал выходит наружу, а также кормовая оконечность судна в подводной части, где помещается эта труба.
Толковый словарь иностранных слов Л. П. Крысина.- М: Русский язык, 1998.

картинка
картинка
картинка

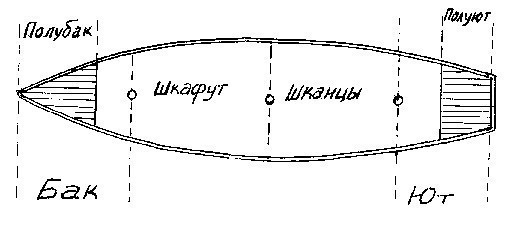

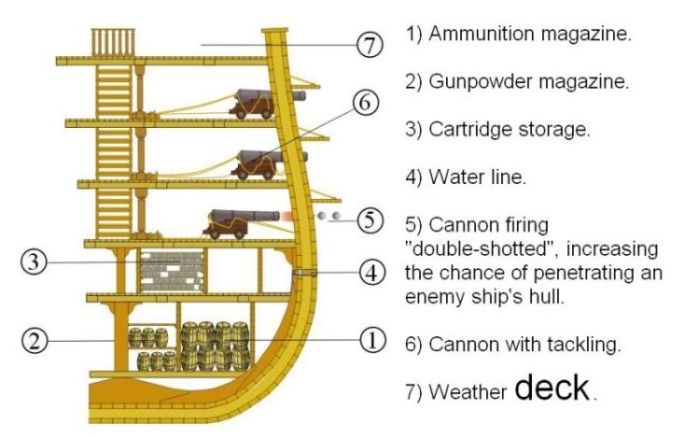

Дек (англ. deck) — палуба парусных военных судов.
Деком называлась и верхняя открытая палуба, которую делят на бак, шкафут, шканцы и ют. Шканцы принято называть также квартердеком. Следующая палуба вниз от баковых и кормовых надстроек называлась опердеком, ещё ниже располагался мидельдек, затем гондек, ещё ниже — орлопдек, или кубрик, а в самом низу корпуса судна располагался корабельный трюм.

картинка

Дельные вещи (от нидерл. deel — часть) — морской термин, общее название для некоторых вспомогательных деталей оборудования корпуса судна, которые служат главным образом для крепления и проводки такелажа, а также частей судовых устройств, оборудования внутренних помещений и открытых палуб.
К дельным вещам относятся скобы, утки, рымы, талрепы, храпцы, клюзы, кнехты, кипы, битенги, люверсы, горловины, крышки сходных люков, трапы, двери, иллюминаторы, леерные и тентовые стойки и другие.
Основные размеры дельных вещей и требования к их креплению (монтажу) на судне регламентируются классификационными обществами. Большинство дельных вещей являются стандартными.

картинка
картинка

Дебарка́дер (фр. débarcadère, от débarquer — выгружать, высаживать на берег) — элемент транспортной или складской инфраструктуры, предназначенный для непосредственной перегрузки (выгрузки или погрузки) пассажиров и грузов, а также размещения специального оборудования и помещений, предназначенных для организации погрузочно-разгрузочных работ.

статья не закончена

картинка
картинка

Джига - пиратский танец на рее —

статья не закончена

картинка
картинка

Ка́бельтов (нидерл. kabeltouw) — мера длины, равная одной десятой международной либо британской морской мили, то есть 185,2 или 185,3 м соответственно.

картинка

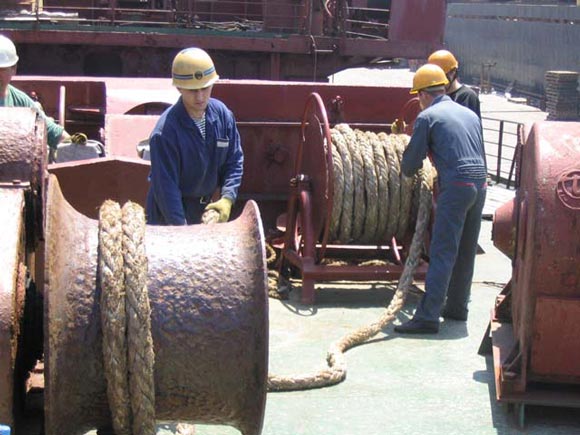

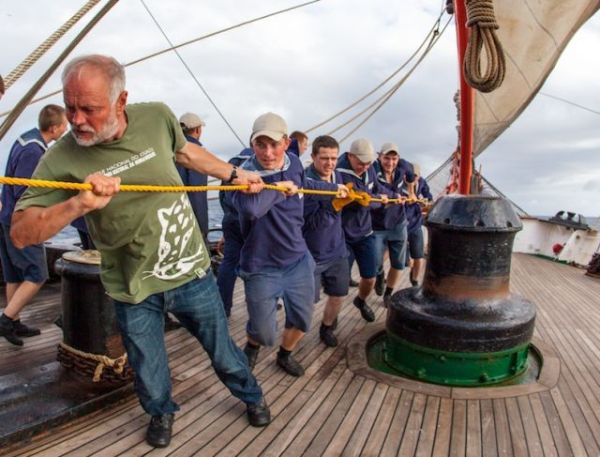

Кабеста́н (лебёдка) (от франц. cabestan) — механизм для передвижения груза, состоящий из вертикально установленного вала, на который при вращении наматывается цепь или канат, прикрепленные другим концом к передвигаемому грузу, например якорю. Кабестан представляет собой вертикальный ворот и является разновидностью лебёдки с барабаном, насаженным на вертикальный вал.
Кабестан в основном используется в судоходстве для подтягивания речных судов у причалов, выбирания судовых якорей и подобных целей. Одними из самых внушительных примеров использования системы кабестанов в строительстве является установка колонн Исаакиевского собора в 1828 году и подъём Александровской колонны на пьедестал в 1832 году.

картинка

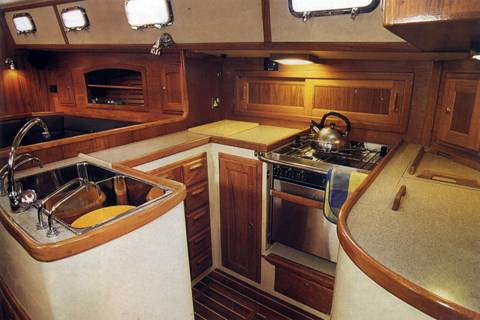

Ка́мбуз (нидерл. kombuis) — кухня на судне.

картинка картинка

Карлингс - продольная подпалубная балка, поддерживающая бимсы и увеличивающая продольную прочность корпуса судна.
(Карлингс - продольная палубная балка, поддерживающая поперечный набор палубы, а также являющаяся опорой для полубимсов.)

картинка

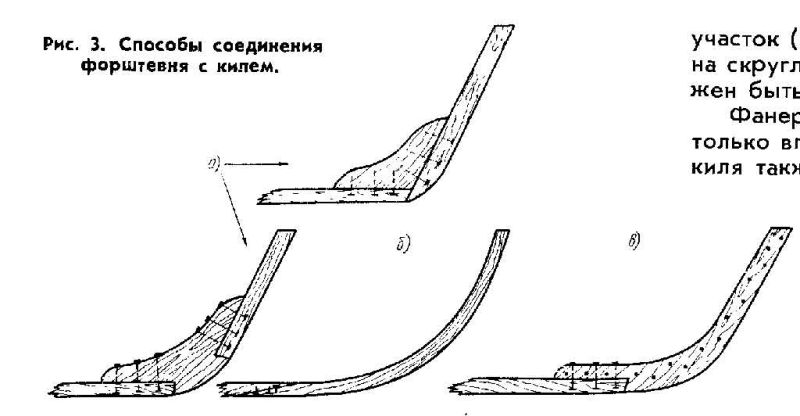

Киль — нижняя балка или балки, проходящие посередине днища судна от носовой до кормовой оконечности в районе днища и служащие для обеспечения прочности корпуса судна.
На современных яхтах килeм принято называть фальшкиль.
(Киль (англ. keel) — основная продольная связь корабля, располагаемая по всей его длине в нижней части по диаметральной плоскости. На деревянных судах киль состоит из выступающего наружу бруса, к которому прикрепляются шпангоуты; на металлических киль делается из вертикально поставленных листов, скрепляемых полосами углового железа с листами, положенными горизонтально.)

картинка
картинка

Кильсон — продольная связь на судах с одинарным дном, соединяющая днищевые части шпангоутов. В зависимости от своего расположения по ширине судна различают средние, боковые и скуловые кильсоны. На деревянных судах кильсоном называют продольный брус, накладываемый поверх шпангоутов и обеспечивающий не только увеличение продольной крепости, но и связь между шпангоутами.

картинка
картинка

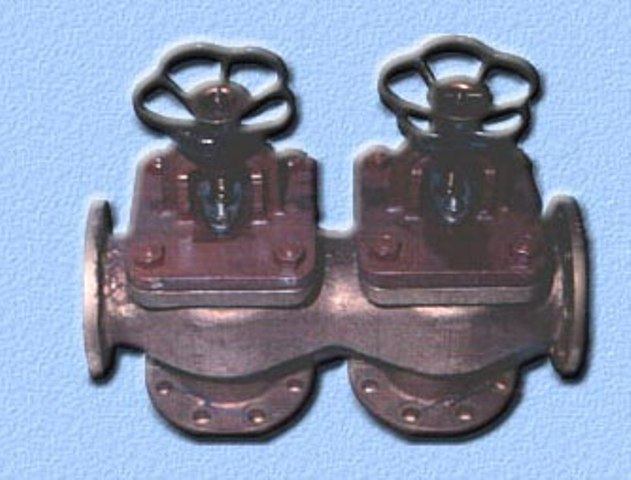

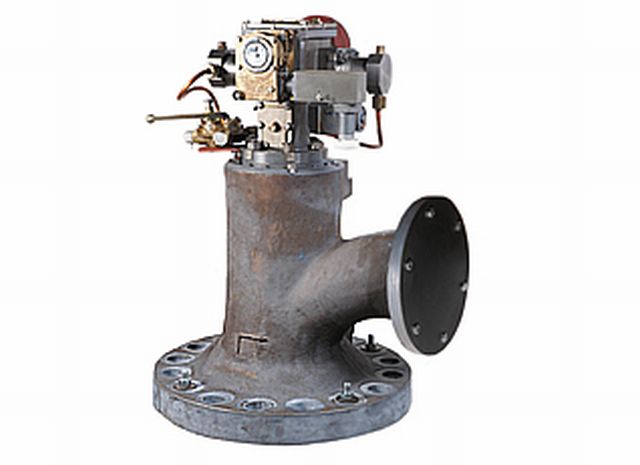

Кингстон (от англ. kingston valve — заборный клапан) — отверстие с клапаном в наружной обшивке подводной части судна для приёма или удаления воды.
Кингсто́н — задвижка или клапан, перекрывающий доступ в корабельную (судовую) систему, сообщающуюся с забортной водой. Расположен в подводной части корабля (судна). Используются для приема забортной воды или откачки жидкости за борт. Возможны любые конструкции клапана.

картинка
картинка

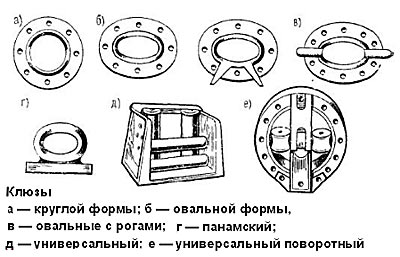

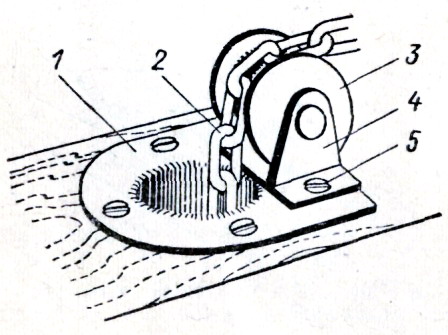

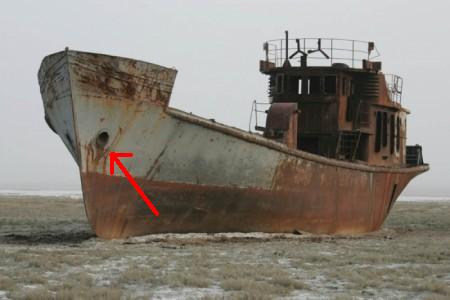

Клюз — отверстие в борту для якорной цепи.

картинка картинка картинка

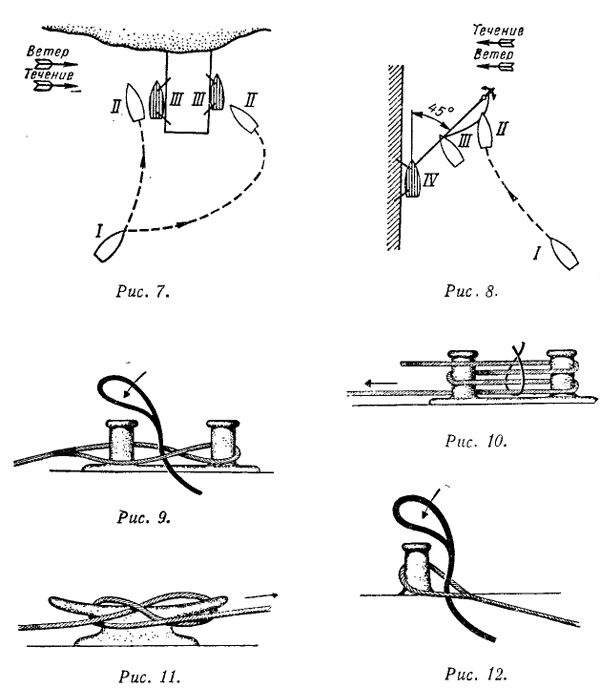

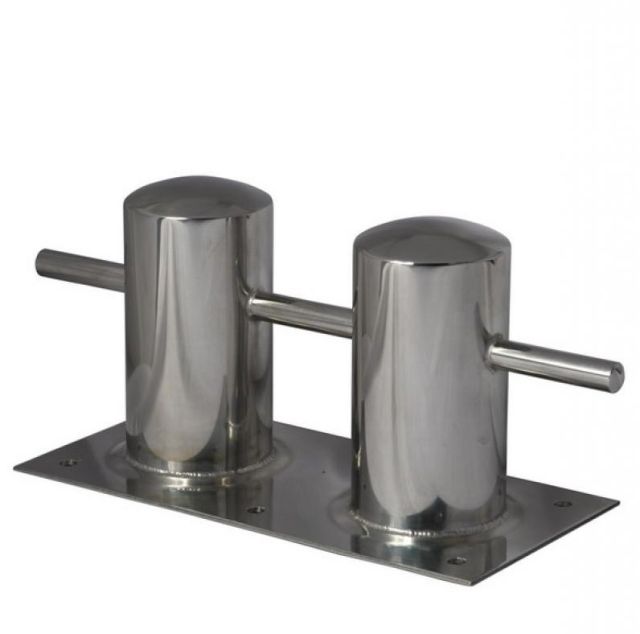

Кне́хты (устар. кне́ки; от нидерл. Knecht-слуга) — парные металлические тумбы, отлитые вместе с основанием — плитой (на деревянных судах были деревянные). Кнехты устанавливаются на палубе в носовой, кормовой части и бортов судна и служат для закрепленил тросов при швартовке.

картинка картинка

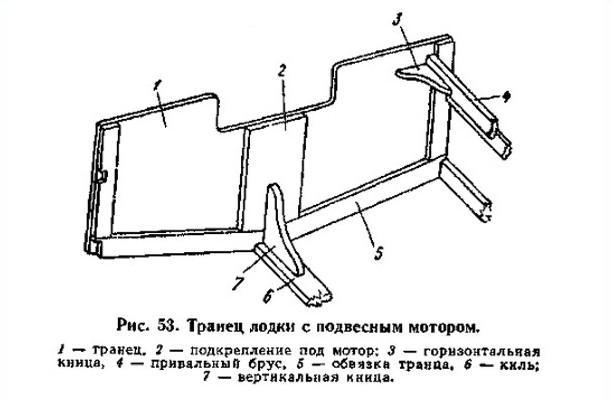

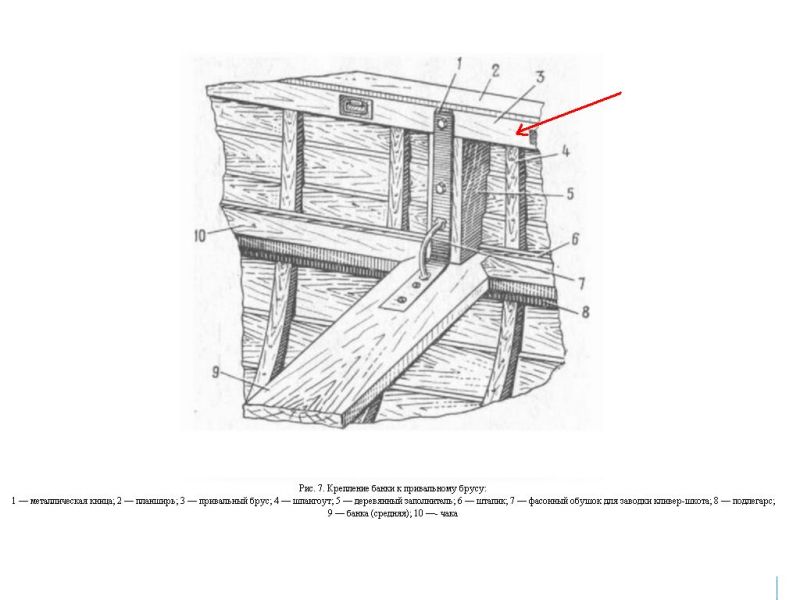

Кница — деталь, соединяющая бимсы со шпангоутами.

картинка картинка картинка

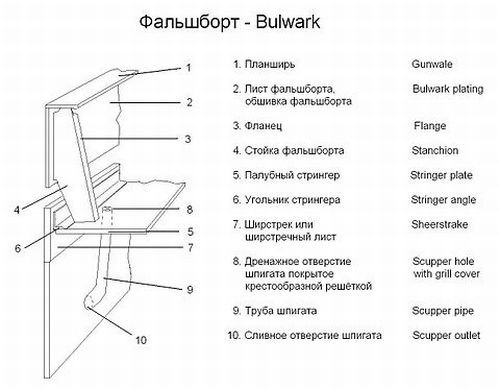

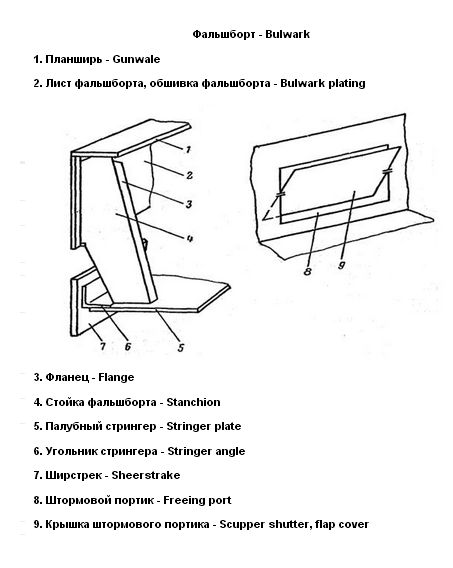

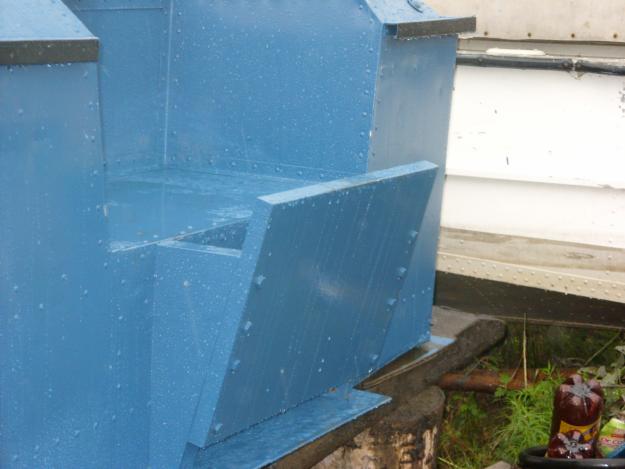

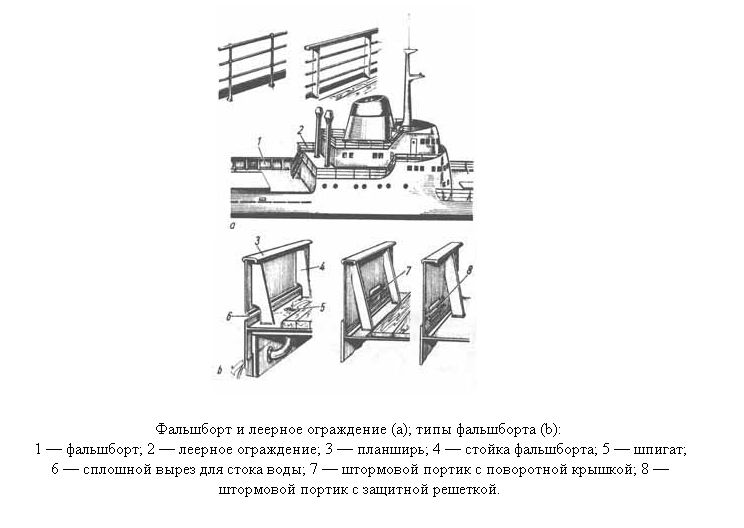

Козырёк фальшборта — фальшборт с уклоном наружу, устанавливаемый часто в носовой части судна на палубе бака (полубака) с целью улучшения мореходных качеств судна.

картинка

Кок (нидерл. kok) — судовой повар.

картинка картинка картинка картинка

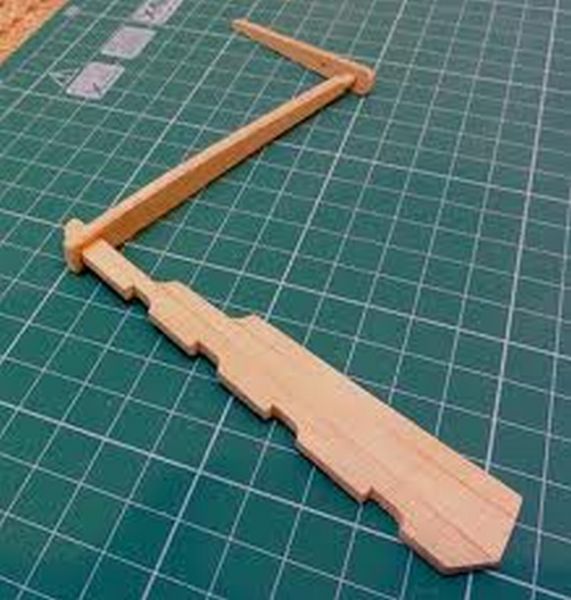

Колдершто́к — специальное приспособление, делающее значительно легче поворот штурвала на корабле.
Колдершток представляет собой рычаг, расположенный вертикально и соединённый с концом румпеля. Когда колдершток наклоняется, это приводит к повороту руля.

картинка картинка

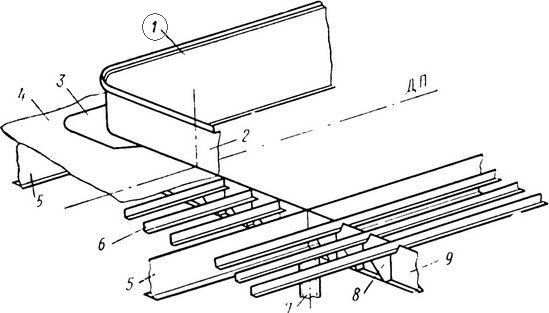

Комингс — вертикальные стальные листы или деревянные брусья, ограждающие грузовые, световые и сходные люки от попадания воды внутрь помещений. Все двери на судне также имеют комингс высотой от 50 до 300 мм.
(Комингс (англ. множественное число coamings), 1) окаймление по периметру выреза в палубе судна (грузового или сходного люка, отверстия для вентиляции и др.). На стальных судах К. больших люков делают в виде подкрепленных ребрами листов или коробчатого сечения. Высота и прочность К. на верхней палубе морских судов регламентируются правилами классификационного общества. 2) Дверной порог на судне.)

картинка
картинка

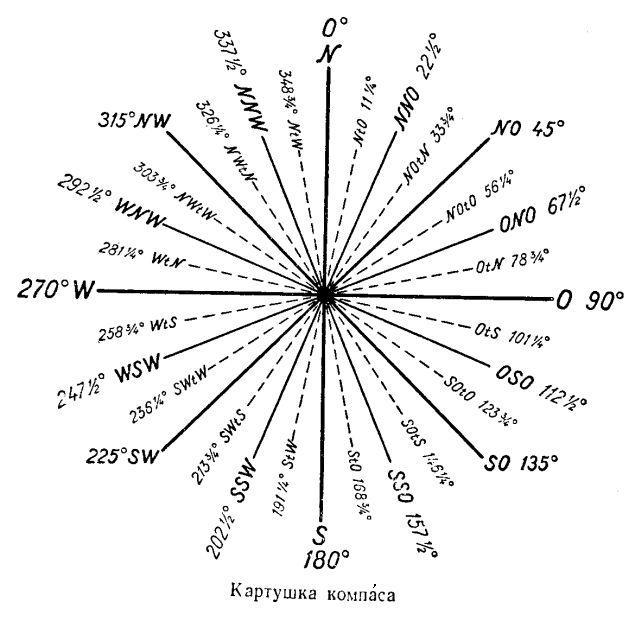

Ко́мпас (в профессиональной речи моряков: компа́с) — устройство, облегчающее ориентирование на местности. Существуют три принципиально различных вида компаса: магнитный компас, гирокомпас и электронный компас.

картинка картинка картинка

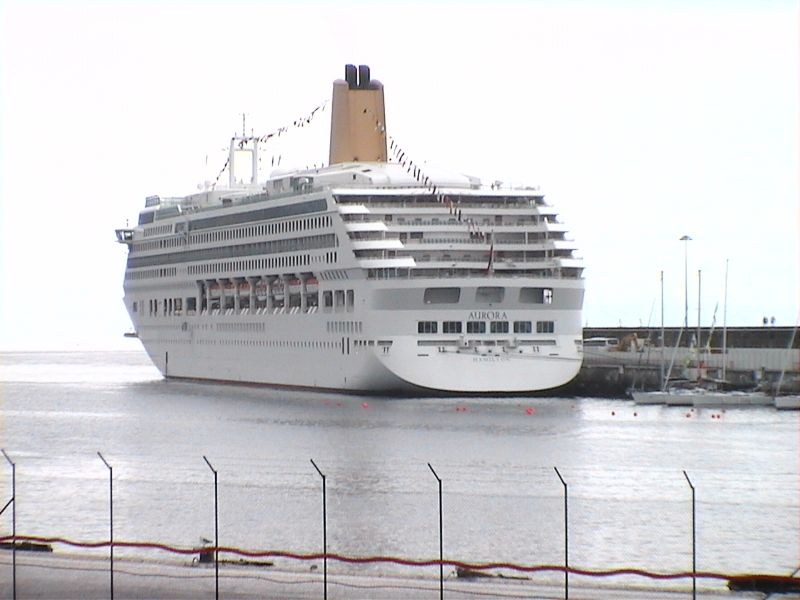

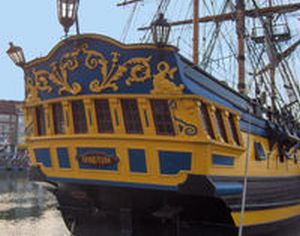

Корма́ — задняя часть корпуса корабля (судна), подразделяется на надводную и подводную части. Форма подводной части кормы в определённой мере влияет на управляемость судна и сопротивление воды его движению. Форма надводной части кормы зависит от предназначения корабля (судна) и его размеров.
Кормовая часть корабля была обычно рядом с управляющими элементами корабля (руль, судовые колёса, винт, и т.д). Поэтому кормовая часть корабля обычно принадлежала капитану, и в этой части корабля находились капитан и его помощники. Кормовая часть корабля обычно была защищена от ветра при движении корабля, в ней располагались элементы убранства корабля (галереи, каюты, и хранились награды, которые были вручены этому кораблю).

картинка
картинка

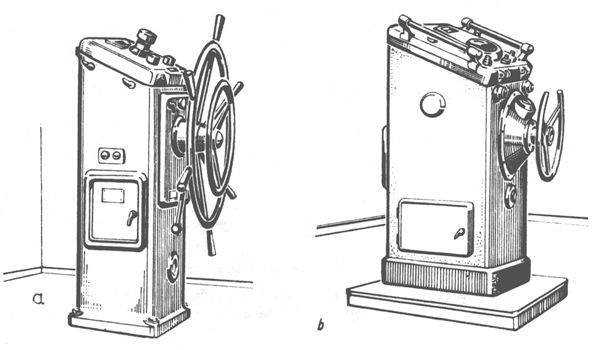

Кормчий, кормщик иначе «рулевой» или «правитель». Устаревшее производное от слова корма. Обозначает человека, стоящего «у руля».
На морских судах, в корме, находится руль для управления судном. Управление рулем как минимум с XVI века — работа рулевого. Значение слова «кормчий» включает не только управление рулем (выдерживание курса), но и управление кораблем (судном) вообще. Кормчий был специалистом в навигации, выборе пути, лоцманской проводке, ветрах и течениях, глубинах, местных условиях, одним словом — морской практике. Аналогом кормчего в Испании XV века был «маэстре» (исп. Maestre). При этом капитан отвечал за корабль в целом и руководил боем (он мог и не разбираться в судовождении), а маэстре за морскую практику.
В Англии века паруса название превратилось в «мастер» (англ. Master, полностью: Sailing Master). Должность сохранялась в Королевском флоте отдельно от капитана, а в торговом флоте мастером стал называться капитан. В России в петровском флоте недолго имелось звание мастер.

картинка
картинка
картинка
картинка

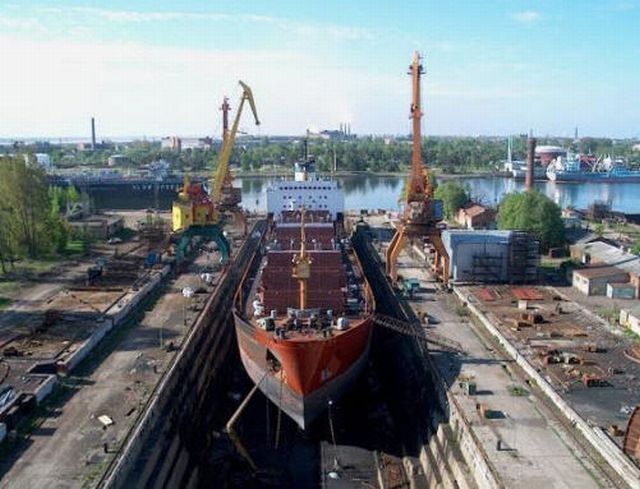

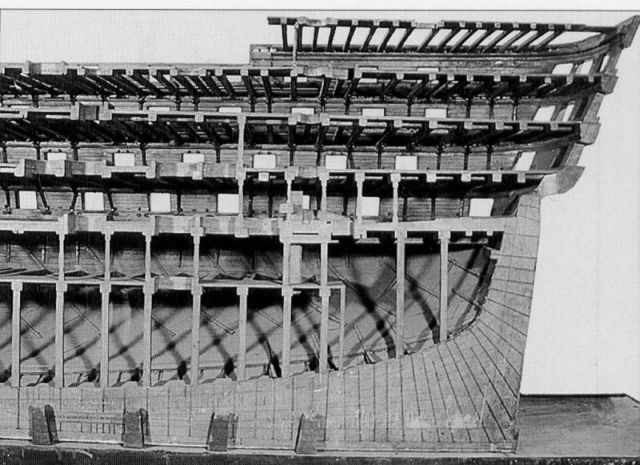

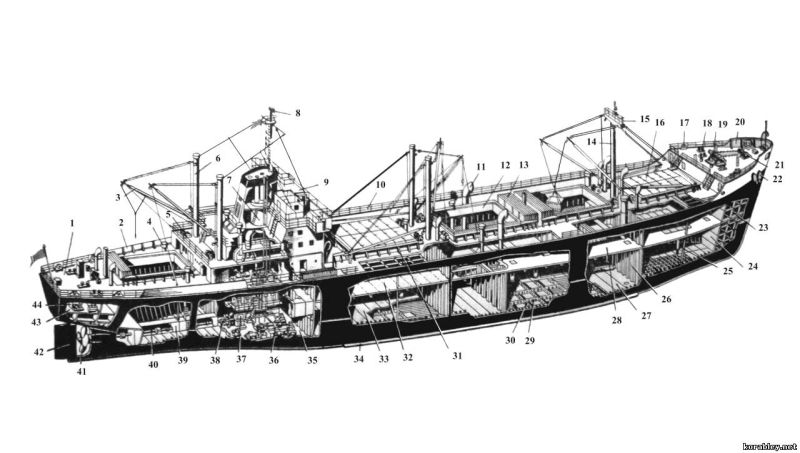

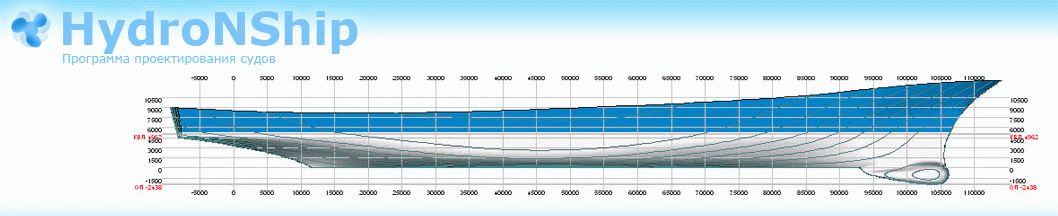

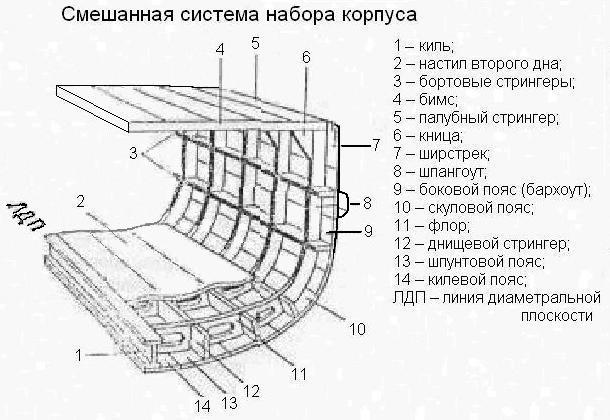

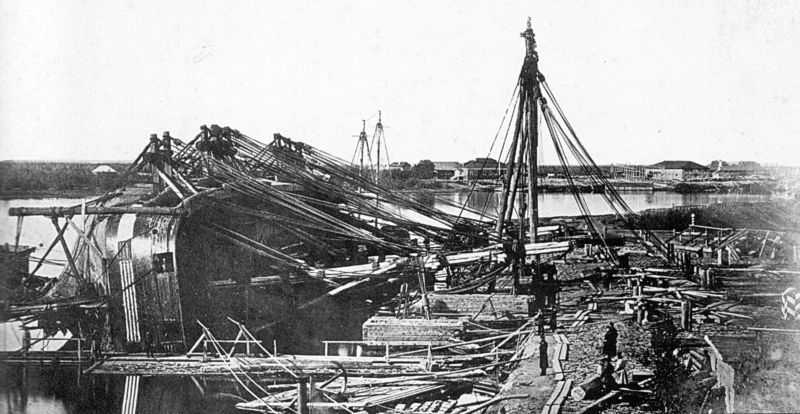

Корпус корабля — основная часть корабля в виде водонепроницаемого и полого внутри тела обтекаемой коробчатой (для надводных кораблей) или цилиндрической (для подводных лодок) формы.
Корпус корабля обеспечивает плавучесть, непотопляемость, прочность, размещение вооружения и личного состава и механизмов, обусловленных назначением корабля. Корпус снабжается рулевым, якорным, швартовным, буксирным и грузоподъёмным устройствами. Внутри корабельного корпуса размещаются главные и вспомогательные механизмы, погреба боезапасов, жилые и служебные помещения, хранилища для запасов топлива, масел, воды, цепные ящики, помещения для перевозимой техники и грузов, а также большинство корабельных устройств. Верхняя палуба корпуса служит фундаментом для надстроек, сооружений и служебных механизмов; на неё выводятся мачты и трубы.
Корпус корабля характеризуется главными размерениями (длиной, шириной, осадкой) и изготавливается из стали и (или) лёгких сплавов, пластмасс, композиционных материалов и дерева.

картинка
картинка

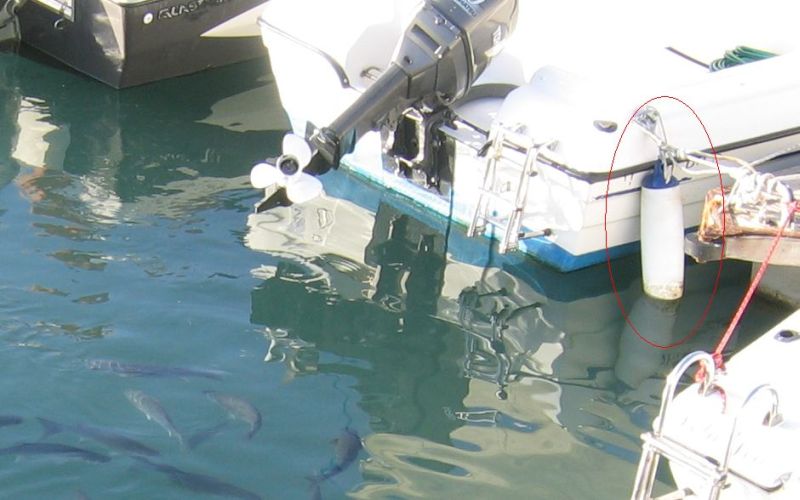

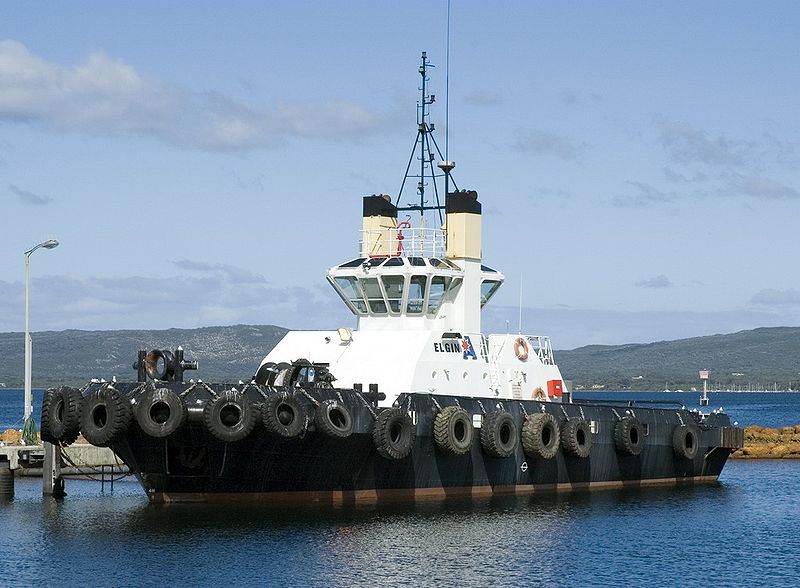

Кранец — приспособление временное или постоянное, служащее для предохранения борта судна от ударов и трения о причал или другое судно. В качестве кранца используют деревянные брусья, парусиновые или плетённые из троса мешки, набитые крошенной пробкой, пеньковыми или синтетическими отходами (редко песком), цилиндрические резиновые баллоны (иногда надувные — пневмокранцы) В настоящее время моряки часто вместо кранцев используют старые автомобильные покрышки.

картинка
картинка
картинка

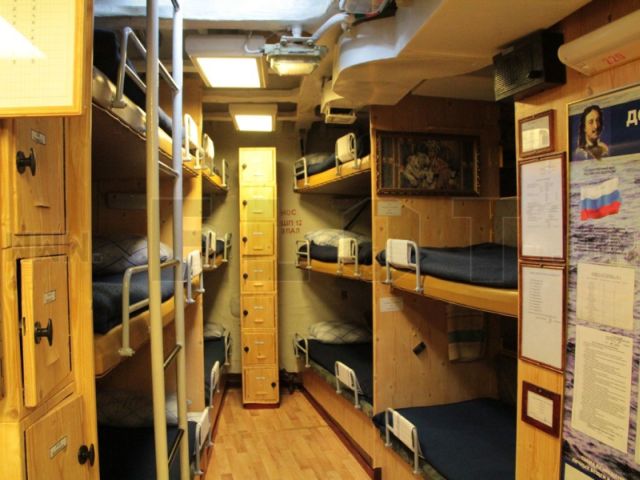

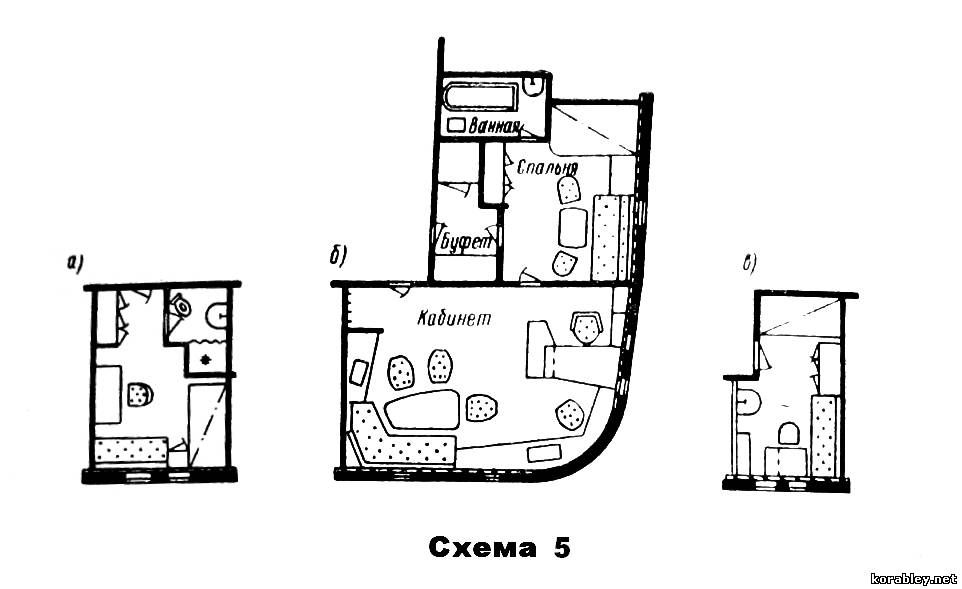

Ку́брик — 1) Жилое помещение для команды. 2) Название одной из палуб парусного военного корабля, на которой жила команда.

картинка картинка

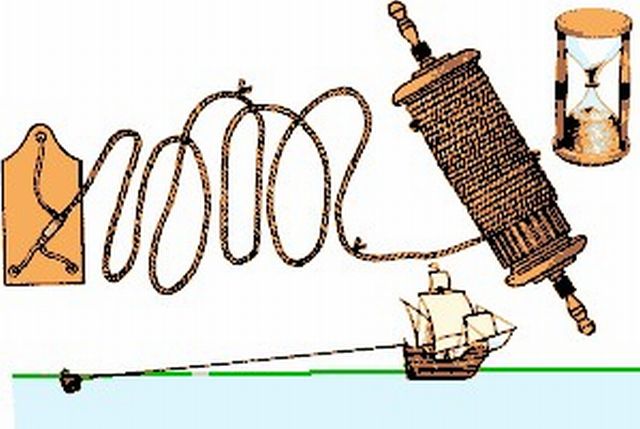

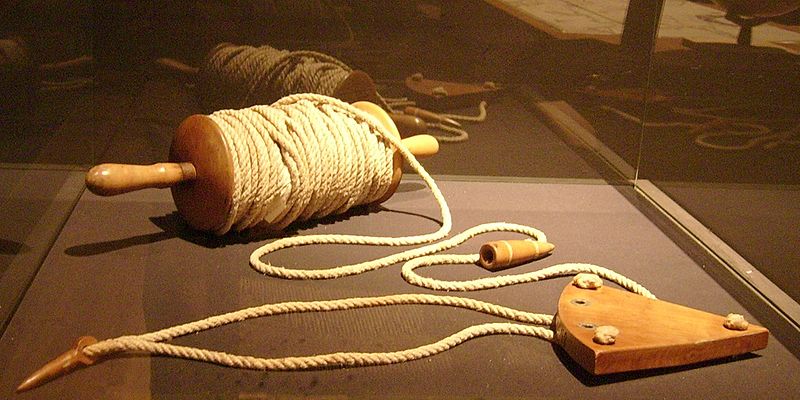

Лаг — прибор ручной или механический для измерения скорости хода судна.

картинка картинка картинка

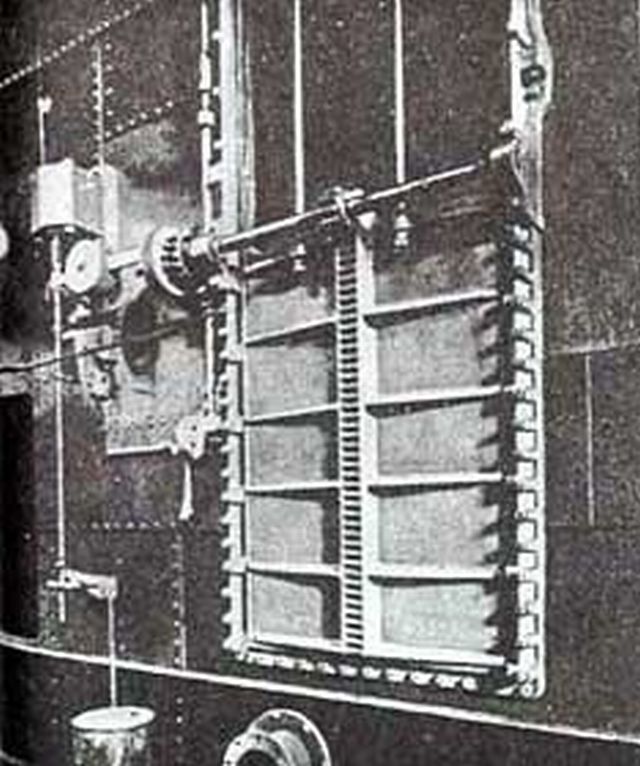

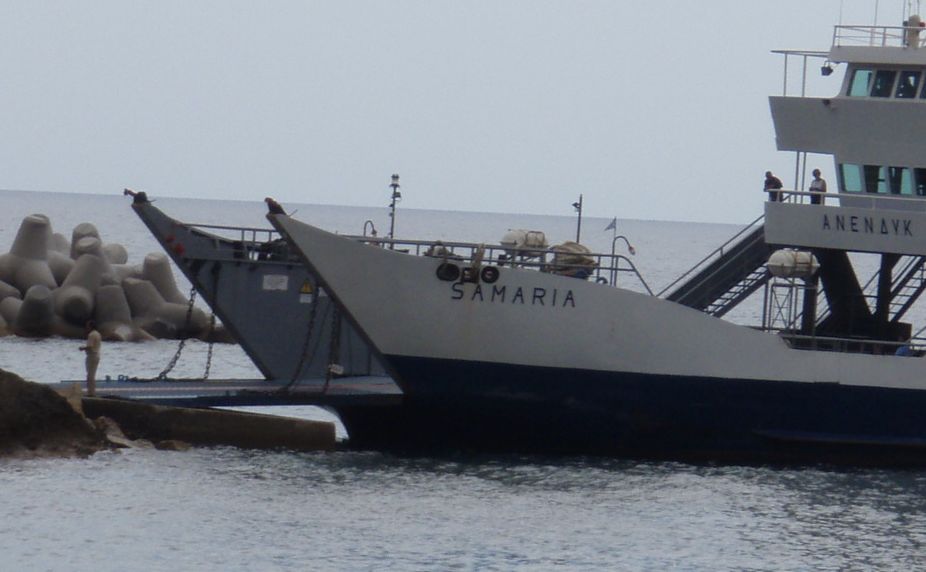

Лацпорт (нем. lastpforte, грузовой люк) — морской термин, обозначающий вырез во внешней обшивке судна для проведения грузовых операций, приёма и выпуска шлангов, кабелей, буксировочных тросов. Лацпортом также называют водонепроницаемое закрытие такого выреза в виде герметически задраиваемых дверей различной конструкции.

картинка
картинка

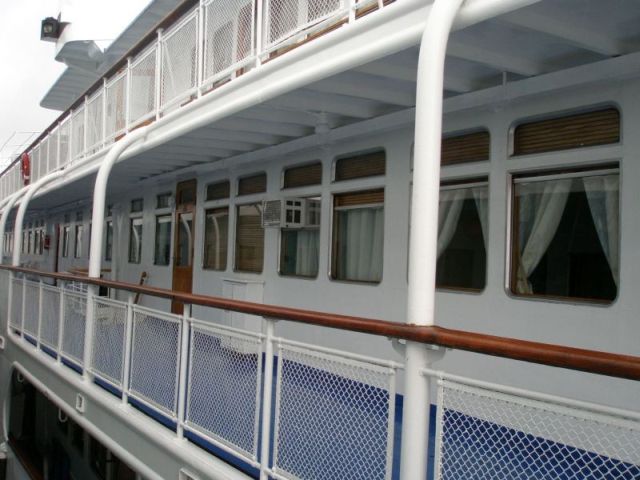

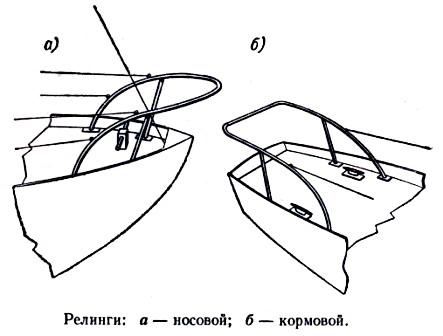

Леер — металлический прут или туго натянутый растительный или стальной трос, используемый для привязывания парусов, стягивания тентов, сушки белья и т. д. Леерами также называются укреплённые на стойках тросы, заменяющие фальшборт судна, и тросы, натягиваемые для предотвращения падения людей за борт во время шторма.

картинка
картинка

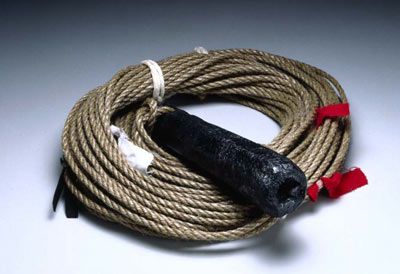

Лот (нидерл. lood) — свинцовый груз или просто груз, служащий для измерения глубины.

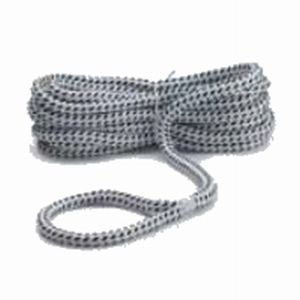

Лотлинь — специальная веревка (линь), на которой подвешивается груз (лот) для измерения глубины.

картинка картинка

Лоция — описание водоема и руководство для плавания.

картинка картинка

Лоцман (нидерл. loodsman) — лицо, измеряющее лотом глубины и потому знающее характер побережья. Проводит суда в порты через каналы, по шхерам, в других местах, где требуется хорошее знание побережья, проходов, течений, фарватера и т.д.

картинка картинка картинка

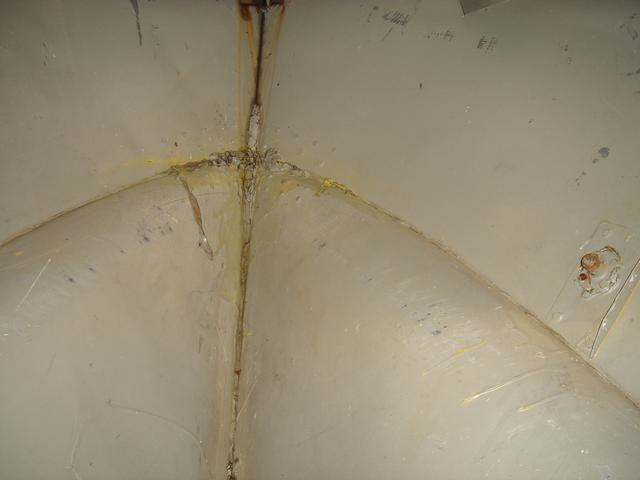

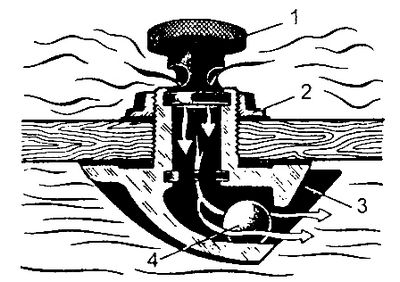

Льяло — водосток в нижней части трюма на стальных судах, образованный крайним междудонным листом и наружной обшивкой. В льяла стекает вода, образующаяся при отпотевании внутренней поверхности бортов, просачивающаяся через швы наружной обшивки и т. п. Из льял вода откачивается насосами и по трубам осушительной системы удаляется за борт; обычно льяла закрывают крышками.

картинка картинка

Маркировка судовых дизелей — условное обозначение судовых дизелей, состоящее из цифр и букв. Согласно стандарту дизелям присваивают условное обозначение (марку), состоящее из цифр и букв.

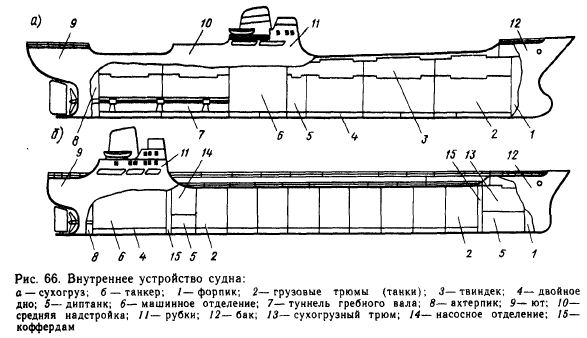

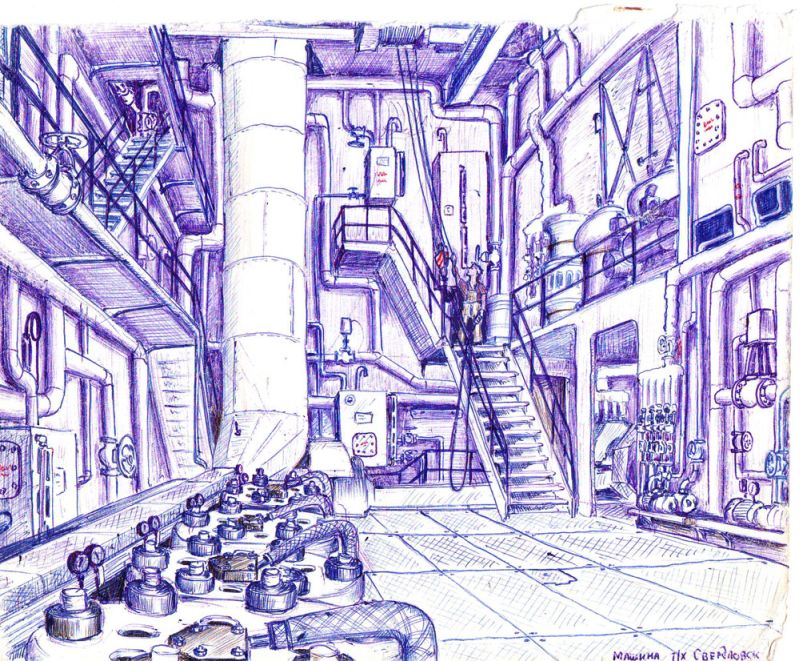

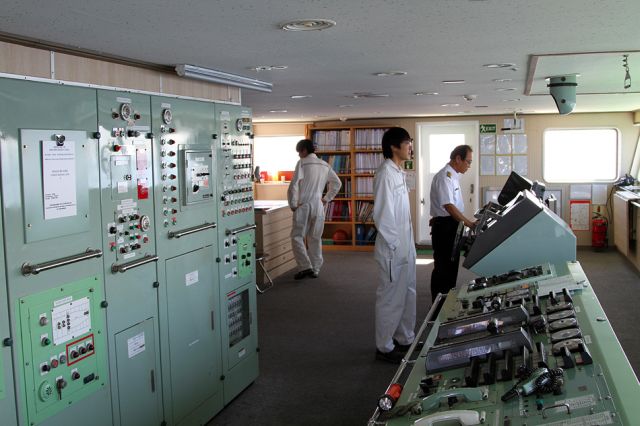

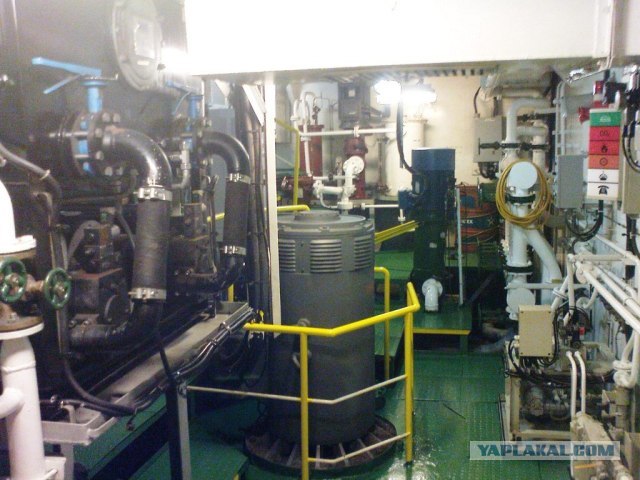

Машинное отделение — помещение или помещения на судне, предназначенные для размещения машин и механизмов, обеспечивающие его движение.
Пункт 8 Правила 2 Главы II-1 СОЛАС (Международной конвенции по охране человеческой жизни на море) дает следующее определение термина машинное помещение:
Машинное помещение — пространство, заключенное между теоретической основной плоскостью, плоскостью предельной линии погружения, а также крайними главными поперечными водонепроницаемыми переборками, ограничивающими помещения, в которых находятся главные механизмы, а также обслуживающие их вспомогательные механизмы, котлы и постоянные угольные бункеры. При необычном расположении пределы машинных помещений определяет Администрация.

картинка
картинка
картинка
картинка

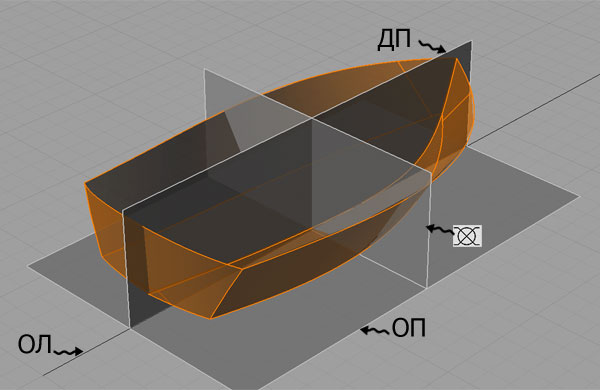

Мидель-шпангоут (в судостроении) — сечение корпуса корабля или иного плавсредства вертикальной поперечной плоскостью, расположенное на половине длины между перпендикулярами теоретического чертежа судна. Входит в число основных точек, линий и плоскостей теоретического чертежа. Может не совпадать с самым широким сечением корпуса. В этой плоскости обычно установлен реальный шпангоут.
Площадь мидель-шпангоута используется для вычисления коэффициента полноты корпуса и характеристики лобового сопротивления судна. На теоретическом чертеже мидель-шпангоут, в отличие от остальных, номерных шпангоутов, обозначается особым знаком.
Иногда термин мидель-шпангоут используется как сокращение для плоскость мидель-шпангоута — упомянутая выше секущая плоскость, — но строго говоря такое употребление неверно.

картинка
картинка
картинка

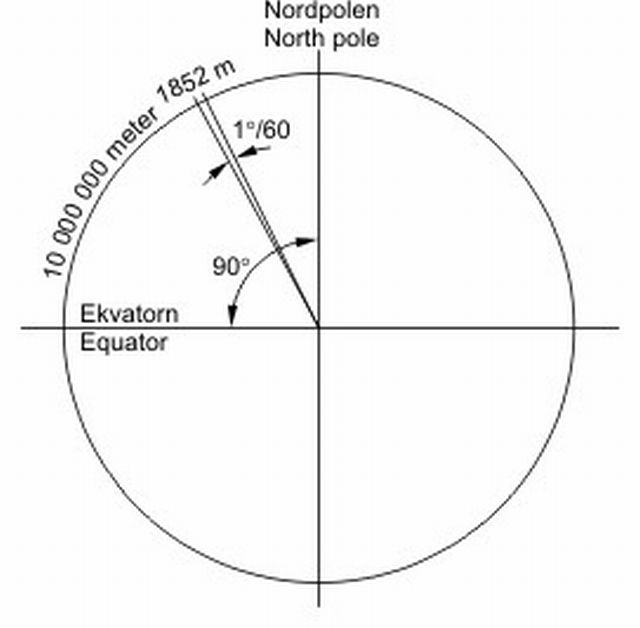

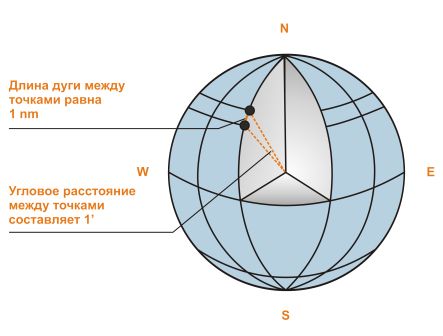

Миля морская — морская единица длины, применяемая для измерений на море, равная 1852 м Старая русская миля равнялась 7.468м.

картинка картинка

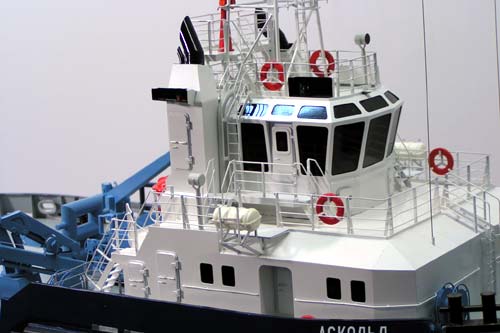

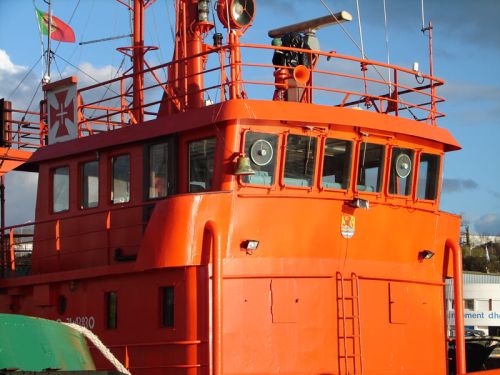

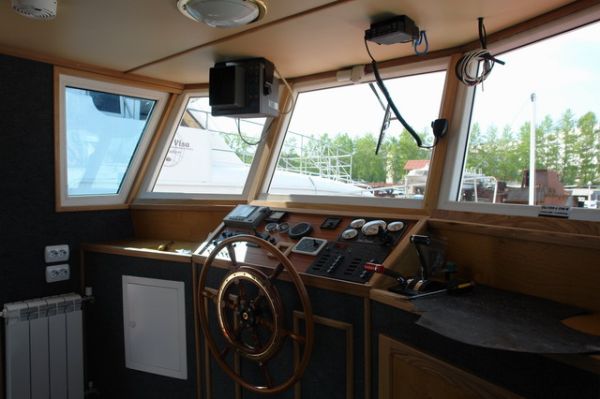

Мо́стик — ограждённая часть палубы верхних ярусов надстроек и рубок или отдельная платформа. Мостики предназначены для размещения постов управления, наблюдения или связи, а также для перехода из одной надстройки в другую.
Мостики различают по назначению — ходовой, дальномерный, сигнальный, прожекторный, навигационный и другие.
По месту расположения мостики делятся на носовые и кормовые, по степени защищённости от воздействия неблагоприятных условий внешней среды — на открытые, закрытые и полузакрытые.
Всю палубу ходовой рубки называют ходовым мостиком, а её открытые площадки по бортам от рубки — крыльями ходового мостика. На судах предназначенных для плавания в высоких широтах крылья ходового мостика и рулевую рубку объединяют в одно закрытое помещение для защиты от низких температур. Ходовой мостик также носит название капитанского (pilot bridge).
Навигационным мостиком называется крыша рулевой рубки и смежных с ней помещений. На ходовом и навигационном мостиках находятся основные посты управления судном.

картинка
картинка
картинка
картинка
картинка

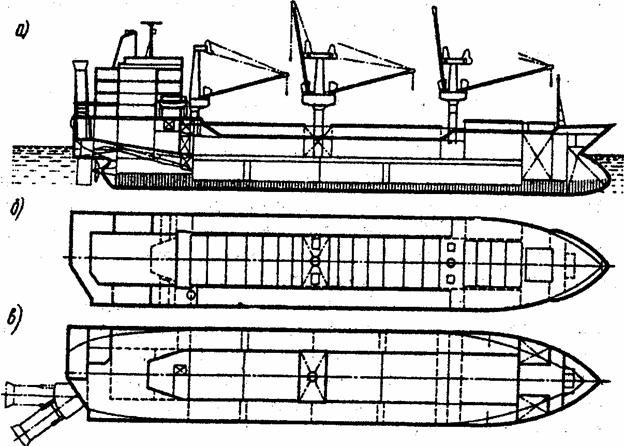

Надстро́йка судова́я — закрытое сооружение на верхней палубе судна, расположенное от борта до борта, либо отстоящее от бортов на небольшое расстояние, не превышающее 4 % от ширины судна.
Если подобная конструкция отстоит от бортов на бо́льшее расстояние, то она называется рубкой.
Бак и ют, обычно, одноярусные, их обводы являются продолжением обводов корпуса. Они в первую очередь предназначены для защиты палубы от заливания волнами, что повышает мореходность судна.
Средняя надстройка может служить для защиты от волн сходов и световых люков.
Надстройки увеличивают запас плавучести и улучшают мореходные качества судна. Они имеют водонепроницаемые двери, иллюминаторы и люки.

картинка
картинка
картинка

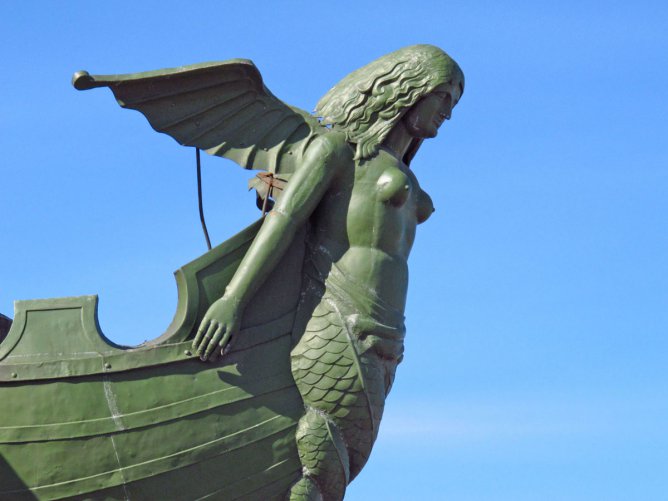

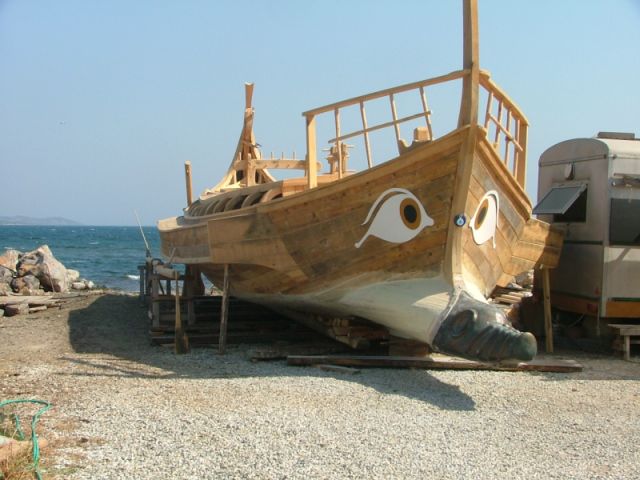

Нос — передняя часть судна, противоположная корме. Устроен таким образом, чтобы сократить до минимума сопротивление воды. Передняя оконечность носа судна называется форштевнем.
В старину на носу корабля закреплялись фигурные ростры.
Корпус судна в районе носа имеет более усиленный набор, что даёт судну возможность штормовать носом к возне и ветру и производить первое касание к причалу носовой частью судна (скулой судна) во время швартовых операций. Также, по этой причине, в случае, когда судно не может избежать столкновения с другим судном или с прочими препятствиями (скалы, рифы, прочие плавающие предметы, причал и т. п.) желательно первый удар принять носом (или на нос).

картинка
картинка
картинка

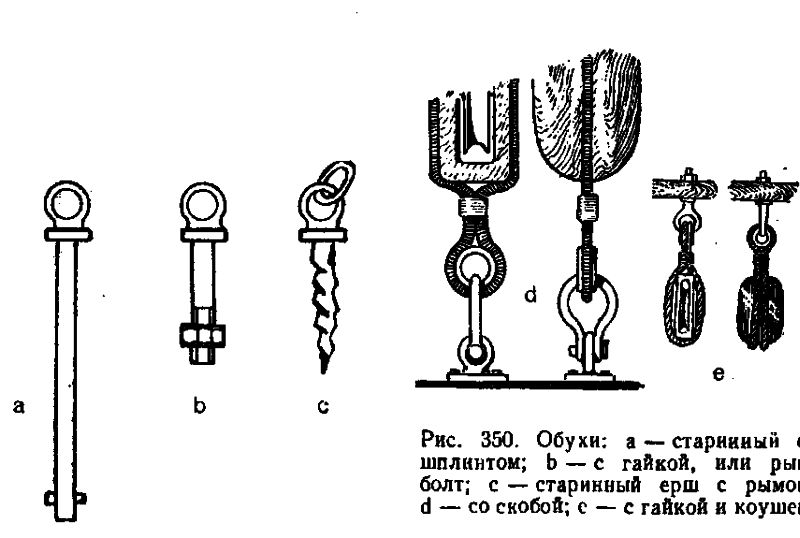

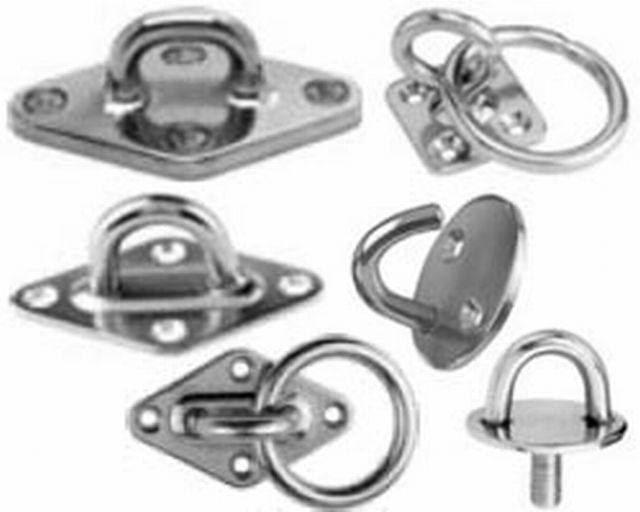

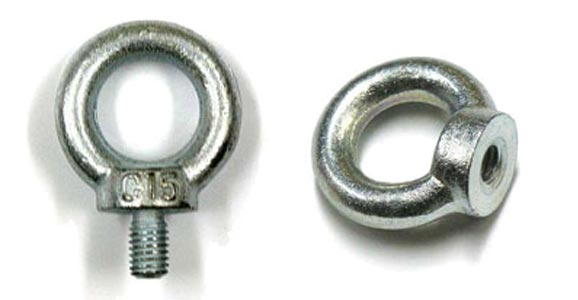

Обух — болт, у которого вместо головки сделано кольцо или поковка с проушиной в верхней своей части.

картинка картинка

Остойчивость
Остойчивость судна, способность судна противостоять внешним силам, вызывающим его крен или дифферент, и возвращаться в первоначальное положение равновесия после прекращения их действия; одно из важнейших мореходных качеств судна. О. при крене называется поперечной, при дифференте — продольной. Из-за удлинённости формы судового корпуса его продольная О. значительно выше поперечной, поэтому для безопасности плавания наиболее важно обеспечить надлежащую поперечную О.
Различают статическую и динамическую О. Мерой статической О. служит т. н. восстанавливающий момент (см. Пара сил), возникающий при наклонении судна на некоторый угол крена или дифферента, мерой динамической О. — работа этого момента. При малых наклонениях восстанавливающий момент приближённо пропорционален углу крена, водоизмещению и метацентрической высоте (см. Метацентр).
Проверка поперечной О. в эксплуатационных условиях сводится к определению метацентрической высоты и сравнению её с допустимой для данного судна. Поперечная О. регламентируется правилами классификационных обществ.
Л. Н. Стреляев.
Большая советская энциклопедия.

картинка
картинка
картинка
картинка

Материал из Википедии — свободной энциклопедии

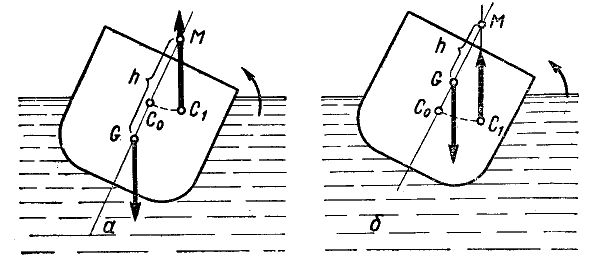

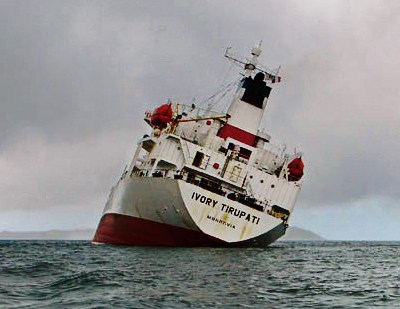

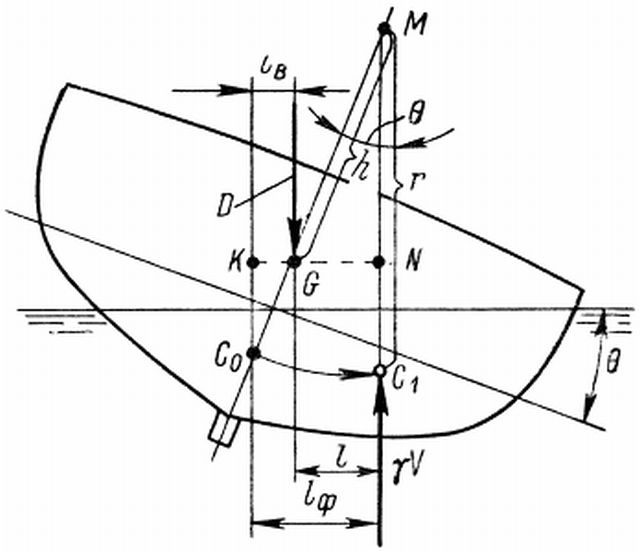

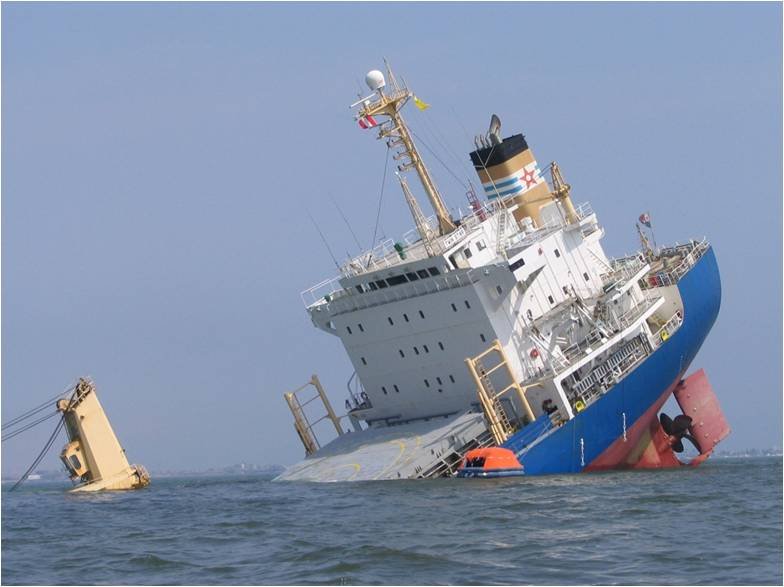

Осто́йчивость — способность плавучего средства противостоять внешним силам, вызывающим его крен или дифферент и возвращаться в состояние равновесия по окончании возмущающего воздействия. Также — раздел теории корабля, изучающий остойчивость.
Равновесием считается положение с допустимыми величинами углов крена и дифферента (в частном случае, близкими к нулю). Отклоненное от него плавсредство стремится вернуться к равновесию. То есть остойчивость проявляется только тогда, когда имеется выведение из равновесия.
Остойчивость — одно из важнейших мореходных качеств плавучего средства. Применительно к судам используется уточняющая характеристика остойчивость судна. Запасом остойчивости называется степень защищённости плавучего средства от опрокидывания. Внешнее воздействие может быть обусловлено ударом волны, порывом ветра, сменой курса и т. п.
Остойчивостью называется способность судна, выведенного из положения нормального равновесия какими-либо внешними силами, возвращаться в свое первоначальное положение после прекращения действия этих сил. К внешним силам, способным вывести судно из положения нормального равновесия, относятся ветер, волны, перемещение грузов и людей, а также центробежные силы и моменты, возникающие при поворотах судна. Судоводитель обязан знать особенности своего судна и правильно оценивать факторы, влияющие на его остойчивость. Различают поперечную и продольную остойчивость.
Остойчивостью называется способность судна, отклоненного от положения равновесия, возвращаться к нему после прекращения действия сил, вызвавших отклонение.
Наклонения судна могут происходить от действия набегающих волн, из-за несимметричного затопления отсеков при пробоине, от перемещения грузов, давления ветра, из-за приема или расходования грузов.
Наклонения судна в поперечной плоскости называют креном, а в продольной — дифферентом. Углы, образующиеся при этом, обозначают соответственно θ и ψ.
Остойчивость, которую судно имеет при продольных наклонениях, называют продольной. Она, как правило, довольно велика, и опасности опрокидывания судна через нос или корму никогда не возникает.
Остойчивость судна при поперечных наклонениях называется поперечной. Она является наиболее важной характеристикой судна, определяющей его мореходные качества.
Различают начальную поперечную остойчивость при малых углах крена (до 10—15°) и остойчивость при больших наклонениях, так как восстанавливающий момент при малых и больших углах крена определяется различными способами.

картинка
картинка
картинка
картинка

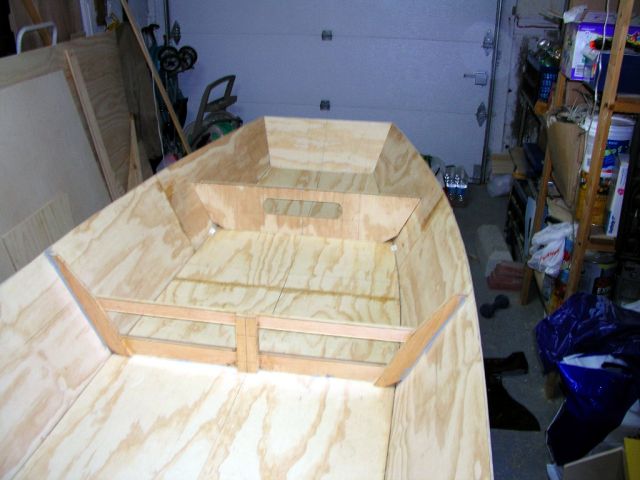

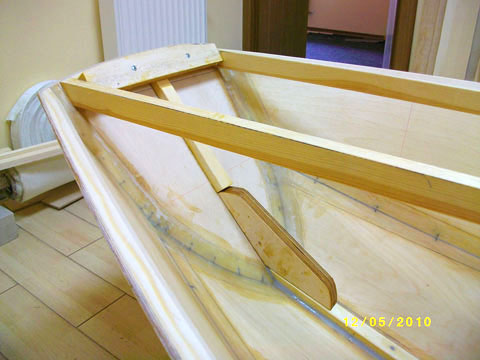

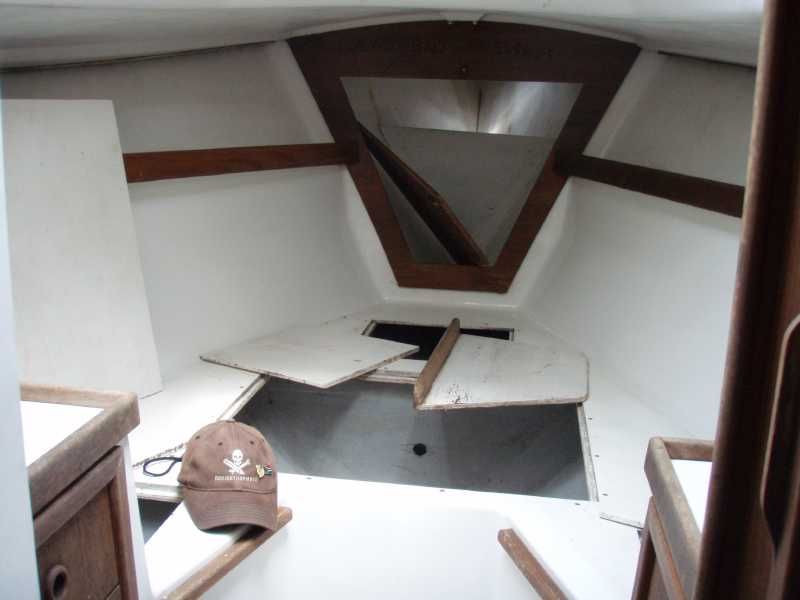

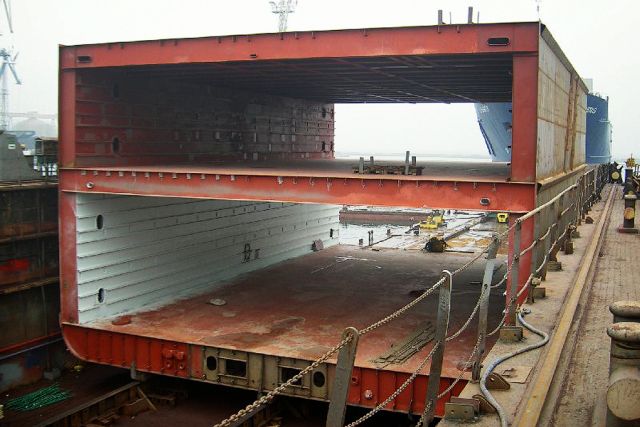

Отсек — пространство внутри корпуса судна или корабля, ограниченное смежными переборками («стенками»). В широком смысле — часть устройства, имеющая полость внутри.

картинка картинка
картинка картинка

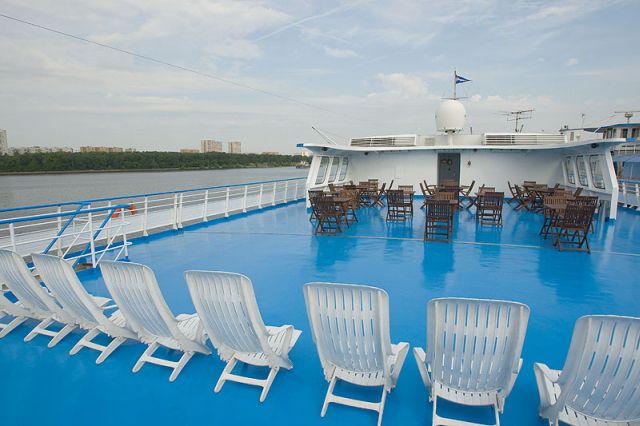

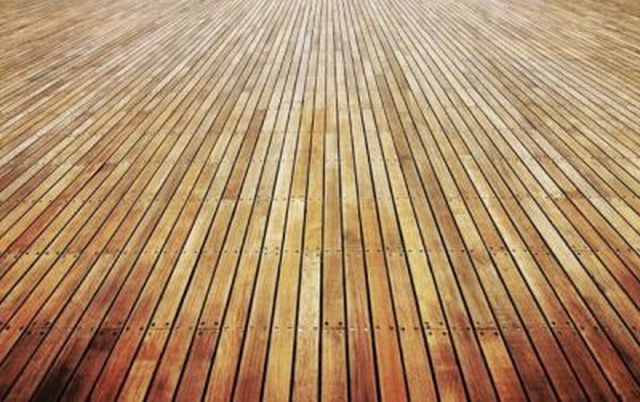

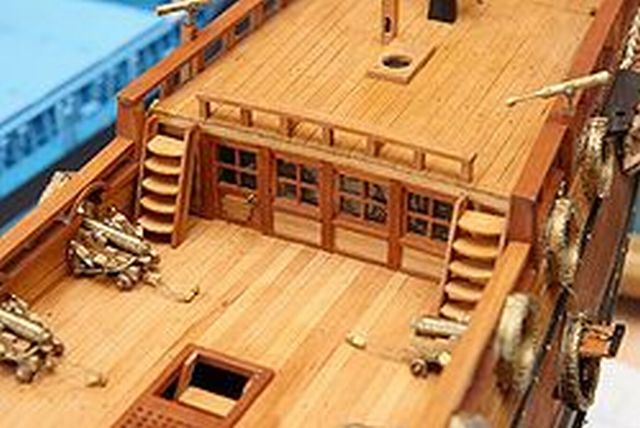

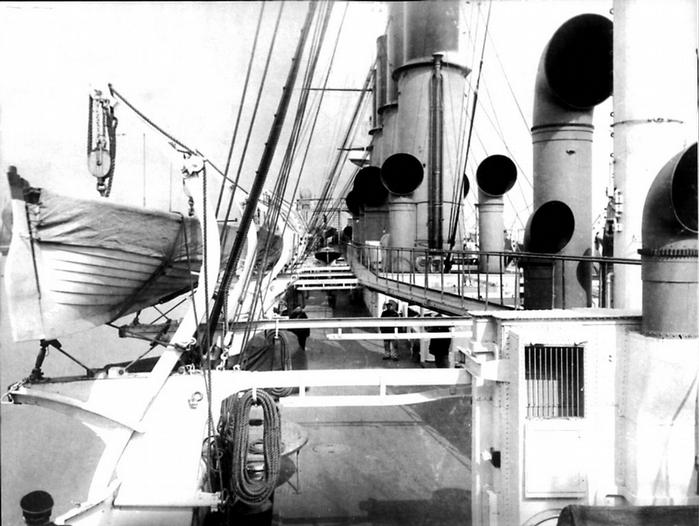

Палуба, (также дек) горизонтальное перекрытие из настила и набора (бимсов, карлингсов и др.) в корпусе (надстройках) корабля (судна), опирающееся на борта, переборки и пиллерсы (при их наличии); разделяет внутреннее пространство корпуса корабля на помещения по вертикали. В зависимости от размеров и назначения корабли могут иметь следующие типы палуб: палуба рубки; палуба надстройки; верхняя палуба; вторая (третья, четвёртая и т. д.) палуба; палуба переборок; палуба бака; палуба юта.
Например:
Верхняя палуба непрерывная по всей длине корабля (судна). Служит водонепроницаемым перекрытием, является одним из главных элементов прочных связей корпуса, обеспечивает общую прочность и поперечную жесткость судна. На верхней палубе размещаются надстройки, палубные механизмы, вооружение и т. д.
На пассажирских судах также существует прогулочная палуба.
В зависимости от числа палуб суда разделяются на одно-, двух- и многопалубные.

картинка
картинка
картинка
картинка
картинка
картинка

Переборка — любая вертикальная перегородка внутри корпуса, кроме двойного борта.
Переборка — вертикальная стенка внутри корпуса судна, кроме двойного борта, разделяющая внутреннее пространство на отсеки. Также к переборкам относятся наружные стенки надстроек и рубок.
Переборки разделяются, например, на:
в зависимости от ориентации относительно корпуса судна:
поперечные;
продольные;
в зависимости от места установки:
в зависимости от исполнения:
в зависимости от формы:
в зависимости от способности воспринимать нагрузку:
в зависимости от назначения:

картинка
картинка
картинка
картинка

Перо руля — действующая часть руля.

картинка картинка картинка

Пиллерс — (англ. pillars, множественное число от pillar — колонна, столб) — вертикальная металлическая стойка, служащая опорой для палубного перекрытия судна. Пиллерсы бывают постоянные или съёмные.

картинка картинка

Пиратство. Ст 227 УК РФ.
1. Нападение на морское или речное судно в целях завладения чужим имуществом, совершенное с применением насилия либо с угрозой его применения, -
наказывается лишением свободы на срок от пяти до десяти лет.
2. То же деяние, совершенное с применением оружия или предметов, используемых в качестве оружия, -
наказывается лишением свободы на срок от восьми до двенадцати лет со штрафом в размере до пятисот тысяч рублей или в размере заработной платы или иного дохода осужденного за период до трех лет либо без такового.
3. Деяния, предусмотренные частями первой или второй настоящей статьи, если они совершены организованной группой либо повлекли по неосторожности смерть человека или иные тяжкие последствия, -
наказываются лишением свободы на срок от десяти до пятнадцати лет со штрафом в размере до пятисот тысяч рублей или в размере заработной платы или иного дохода осужденного за период до трех лет либо без такового.

картинка
картинка
картинка

Плавучесть — способность судна плавать при заданной осадке, имея на борту заданное количество людей и груза. Нормы грузоподъемности зависят от различных условий, и их следует выбирать сообразно с обстановкой. Например, на шестивесельный ял при ходе под мотором на открытом рейде и в море допускается принимать на борт при ветре 3 балла и состоянии моря 2 балла 7 человек, а в районе закрытых рейдов и гаваней при ветре до 3 баллов на этот же ял можно принять до 13 человек. Эти требования выработаны для того, чтобы в тяжелых условиях плавания увеличить высоту надводного борта, создать дополнительный запас плавучести, который определяется главным образом высотой волны в конкретных условиях плавания.

картинка картинка
картинка картинка
картинка картинка

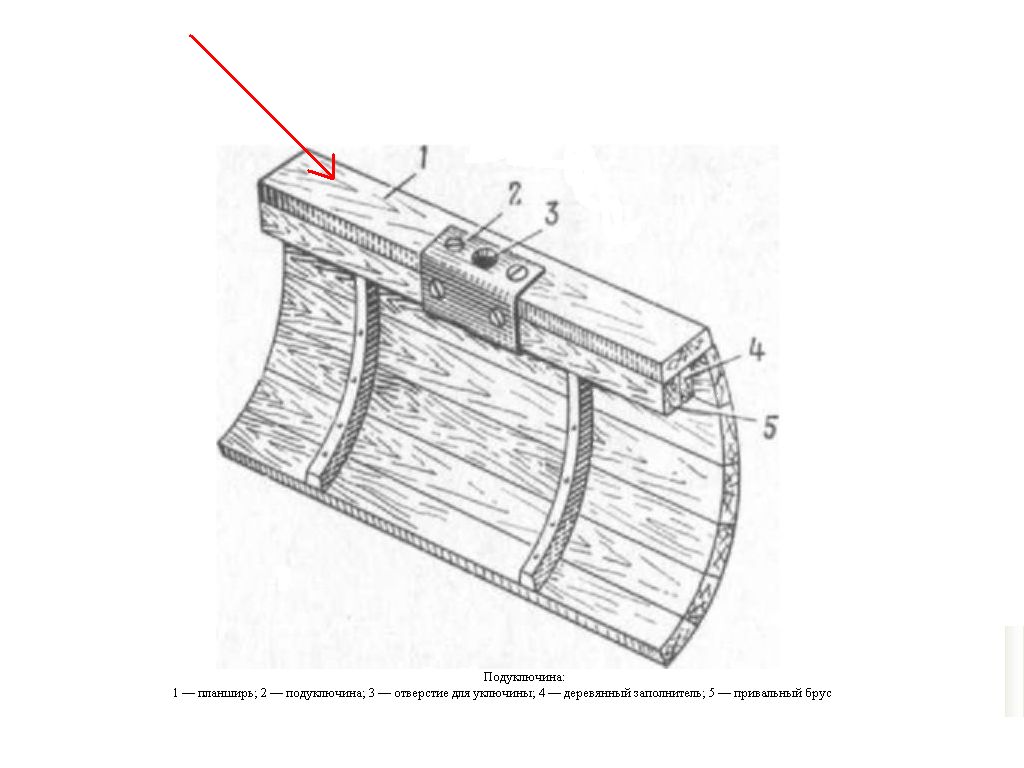

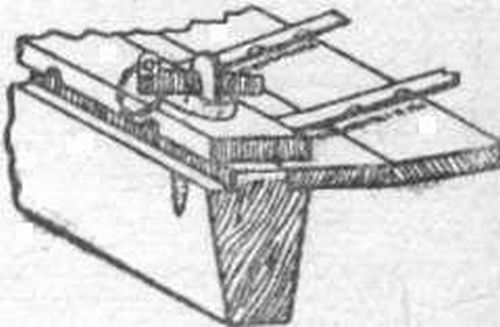

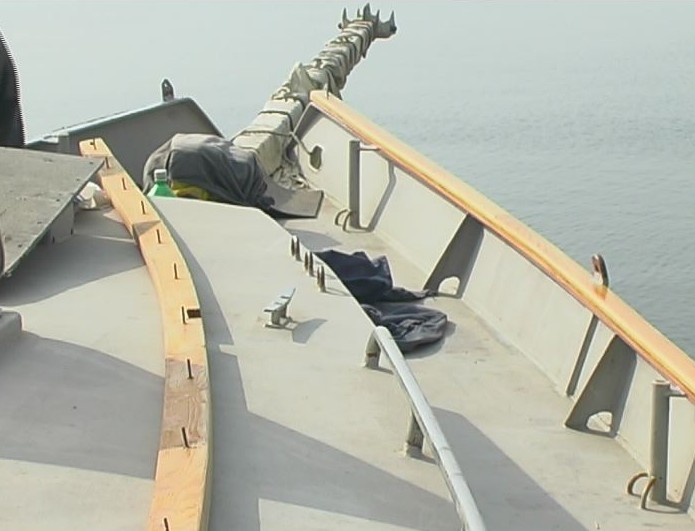

Планширь (англ. gunwale) — горизонтальный деревянный брус или стальной профиль (стальной профиль может быть обрамлён деревянным брусом) в верхней части фальшборта.
На старинных парусных судах использовался деревянный брус при изготовлении планширя или обрамления металлического планширя.
На современных торговых судах и военных кораблях фальшборт обрамлён сверху стальным планширем. На пассажирских судах и в некоторых местах на торговых судах (на крыльях мостика, например) стальной планширь может быть обрамлён деревянным брусом. Планширь служит наподобие верхней планки перил на балконе. Стальной планширь также выполняет роль ребра жесткости для фальшборта.

картинка
картинка
картинка

Подруливающее устройство — судовое устройство, предназначенное для активного управления судном; рабочий орган (винт) в сквозном канале, проходящем от одного борта судна к другому борту, перпендикулярно его диаметральной плоскости.
Устанавливается в носовой части судна или в носовой и кормовой частях одновременно;
Позволяет улучшить управляемость судном на малых скоростях или при остановленном главном двигателе, при сравнительно больших скоростях хода (ориентировочно, более 5 узлов) подруливающее устройство теряет эффективность;
В соответствии с Правилами Российского Речного Регистра, на все поднадзорные суда, имеющие длину по ватерлинии более 40 метров (для пассажирских судов — более 20 м), установка подруливающего устройства обязательна.

картинка
картинка
картинка

Полубак — носовая надстройка на баке корабля.
Полуют — возвышенная часть кормовой оконечности корабля или дополнительная палуба над ютом.

картинка картинка картинка

Привальный брус — часть продольного набора, верхний стрингер: брус, идущий вдоль судна и крепящийся к шпангоутам; на него кладутся концы бимсов.

картинка

Прикол — вертикальный или наклонный стержень на берегу для привязывания судна.

картинка картинка картинка

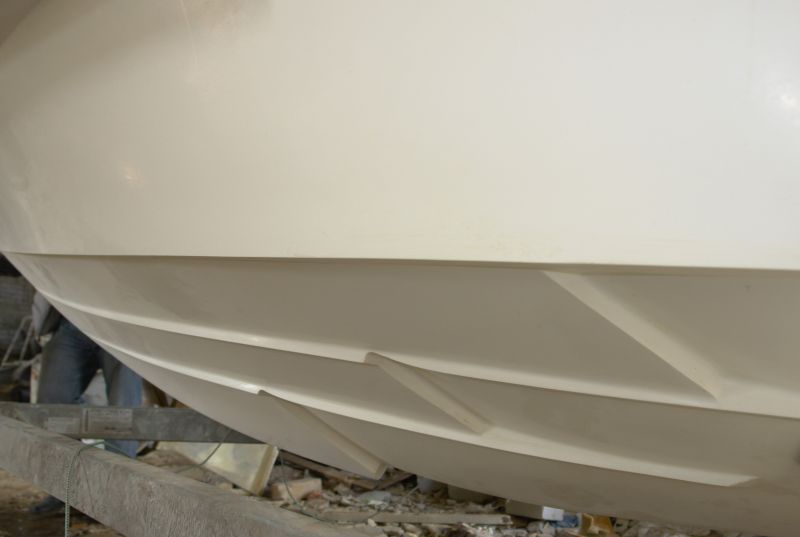

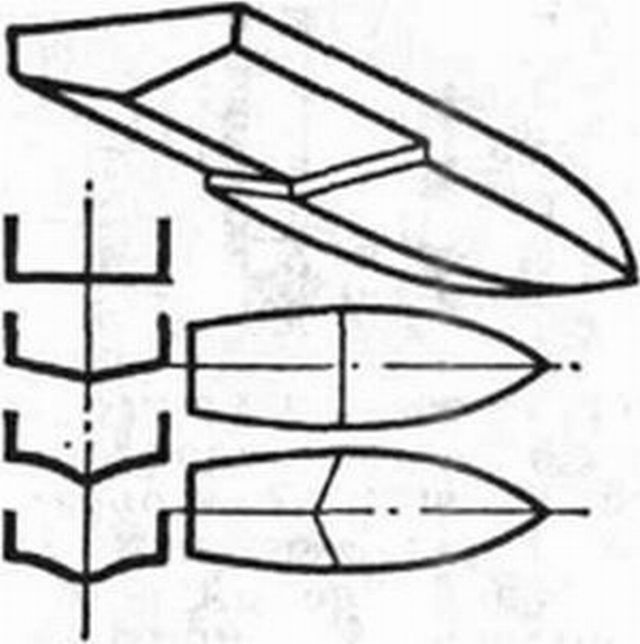

Реда́н (фр. redan — уступ) — «ступенька» на днище глиссирующих катеров. Бывают поперечные и продольные реданы. Служат для сокращения смоченной поверхности (за счёт отрыва потока от днища катера) и, соответственно, уменьшения сопротивления.

картинка картинка
картинка картинка

Релинг — жёсткое, деревянное или металлическое ограждение на борту кораблей.
Релинг должен предотвратить падение экипажа или пассажиров за борт.

картинка

Ростр (лат. rostrum — «клюв, выдающаяся часть, нос корабля») — таран с металлическим наконечником на носовой части военного корабля времён Древнего Рима, применялся для нанесения ударов кораблю противника. Как правило, сооружался в виде головы какого-либо животного.

картинка картинка
картинка картинка

Ростры (нидерл. rooster — решётка) — решётчатый настил на полубимсах, между рубкой и специальными стойками по борту судна. На рострах обычно размещают спасательные и рабочие шлюпки, самолёты. На парусных судах на рострах хранят запасные части рангоута, грузовые стрелы, люковые решётки и прочее.
Также на парусных судах рострами называется совокупность запасных рангоутных деревьев (стеньг, реев и пр.), сложенных вместе, обычно на шкафуте, обвязанных и покрытых матами. В середине ростр, как правило, оставляются места для баркаса и других шлюпок, поднимаемых на палубу из воды.
Ростры — совокупность запасных рангоутных деревьев на парусном судне. Весь запасной рангоут складывался вместе на шкафуте. Рострами впоследствии стали называть часть палубы средней надстройки, где размещались шлюпки. Ростры над главной палубой поддерживают пиллерсы.

Ру́бка (от нидерл. roef — каюта) — закрытое сооружение специального назначения на палубе надводного судна или на палубе надстройки. Предназначена для размещения командных пунктов и боевых постов, систем и приборов управления кораблём, оружием и техническими средствами корабля. В зависимости от назначения различают следующие рубки: боевую, ходовую, рулевую, штурманскую, гидроакустическую, радиорубку и др.
Рубки оборудованы аппаратурой, приборами и техническими средствами в соответствии с их функциональным назначением, а также средствами связи с главным командным пунктом корабля или центральным командным пунктом.
Рубка — закрытое сооружение на палубе надводного борта или на палубе надстройки.

Рулева́я ру́бка — помещение на корабле, являющееся главным постом управления корабля.
Из рубки происходит наблюдение за обстановкой, управление движением и маневрирование судном и системами.
На несамоходных судах в рулевой рубке располагают пост рулевого и штурвал для управления кораблём. На современных судах рубка обычно объединяется со штурманской рубкой в единую комнату (в таких случаях это называется ходовой рубкой) с отдельной зоной для работы судоводителя, имеющей карты и навигационные пособия, как днём, так и ночью.

картинка
картинка
картинка
картинка
картинка
картинка
картинка
картинка

Руль — вертикальная пластина (перо руля), поворачивающаяся на оси (баллере) в кормовой подводной части судна. Служит для поворота судна в ту или иную сторону.

картинка

Румб — направление из центра видимого горизонта к точкам его окружности. Весь горизонт, как и картушка, делится на 32 румба. Румб обозначает также угол между двумя ближайшими целыми румбами. В этом смысле 8 румбов равны 90 градусов, а 1 румб равен 11 градусов. В наше время счёт идёт не на румбы, а на градусы.

картинка

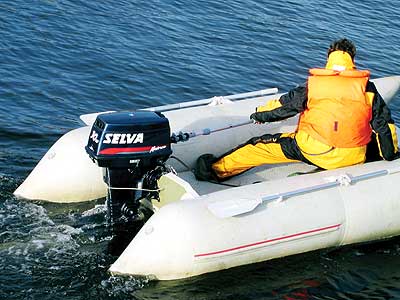

Ру́мпель — (от нидерл. roerpen, от roer — весло, руль и pen — шпенёк) — специальный рычаг, закрепленный в головной части баллера руля, перпендикулярно его оси. Составная часть рулевого устройства.
Продольный румпель применяется в основном на маломерных судах. Для крупных характерен секторный румпель с зубчатой передачей.

(Румпель (от нидерл. roerpen, roer — весло, руль) — часть рулевого устройства корабля. Передаёт крутящий момент от усилия, создаваемого рулевой машиной или вручную).

картинка
картинка
картинка
картинка

Ру́мпельное отделе́ние — служебное помещение на судне, предназначенное для установки рулевой машины.

картинка картинка

Рундук — ящик или ларь, устанавливаемый во внутренних помещениях корабля, для хранения личных вещей.

картинка картинка картинка картинка

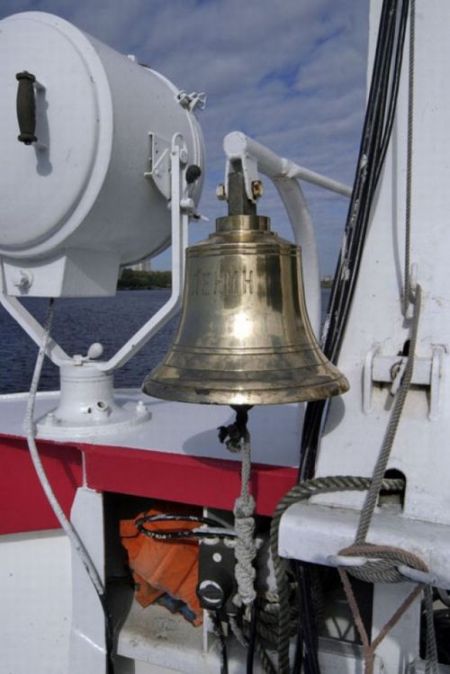

Рында — судовой колокол. Так же — звон судового колокола в полдень.

картинка картинка картинка картинка

Рым — металлическое кольцо для закрепления тросов, блоков, стопоров, швартовных концов и т. п. Рымы устанавливаются на палубе и на фальшборте судов, в носовой и кормовой оконечностях шлюпок, а также на причалах и набережных.

картинка картинка картинка

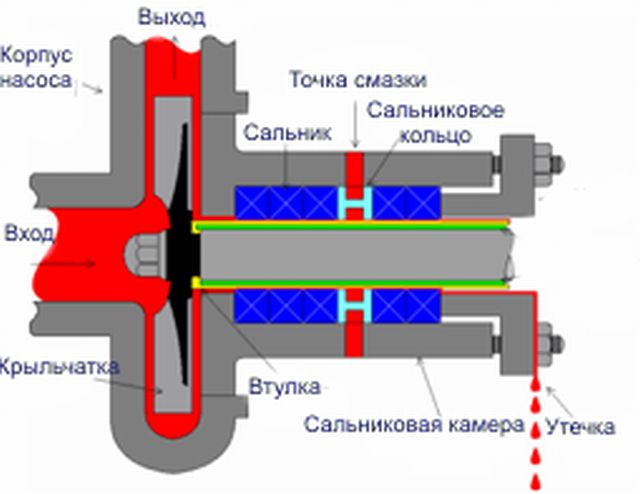

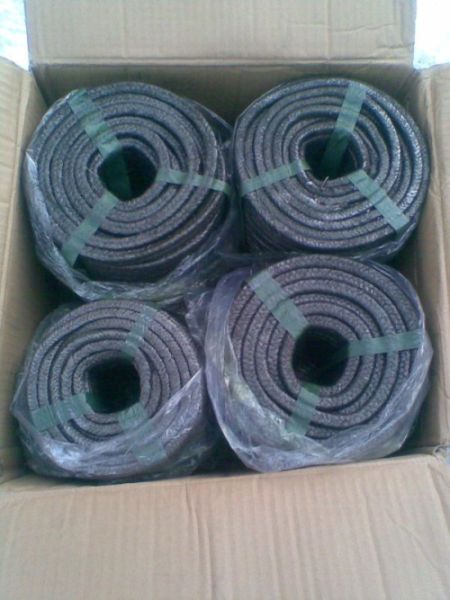

Сальниковое устройство или сальниковое уплотнение — один из видов уплотнительных устройств подвижных соединений различных устройств и механизмов. В виду простоты своей конструкции это одно из самых распространённых и давно известных уплотнительных устройств. Названия сальниковая набивка, сальник, сальниковый узел и другие сохранились с тех времён, когда для уплотнения в этих устройствах использовалась пропитанная жиром пенька, в современной промышленности применяются другие материалы.

картинка
картинка

Склянками во времена парусного флота называли песочные часы с получасовым ходом. По ним на судах отсчитывали время. Каждые 30 минут часы переворачивались вахтенным матросом, что сопровождалось сигналом колокола (рынды).
Склянкой на флоте называли также получасовой промежуток времени. Количество склянок показывает время, счёт их начинается с полудня. Восемь склянок обозначают четыре часа. Через каждые четыре часа на судне сменяется вахта, и счёт склянок начинается снова.

картинка
картинка
картинка

Слип — наклонная площадка, предназначенная для спуска судов на воду и подъема их из воды.

картинка картинка картинка

Спарде́к — верхняя лёгкая палуба, простиравшаяся от форштевня до ахтерштевня и располагавшаяся выше главной палубы. В настоящее время спардеком часто называют средние надстройки на судах.

картинка картинка
картинка картинка

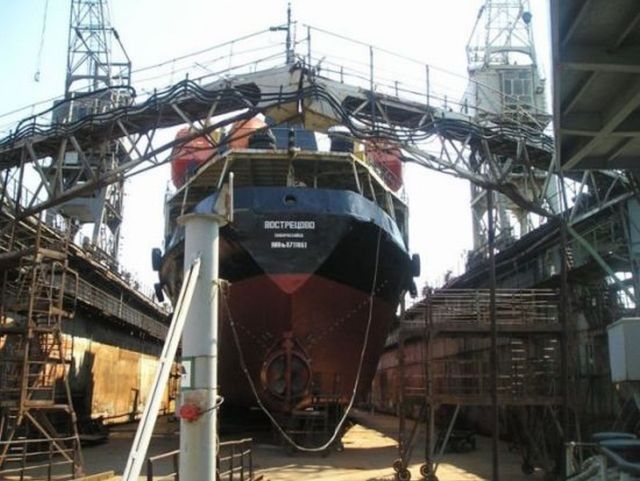

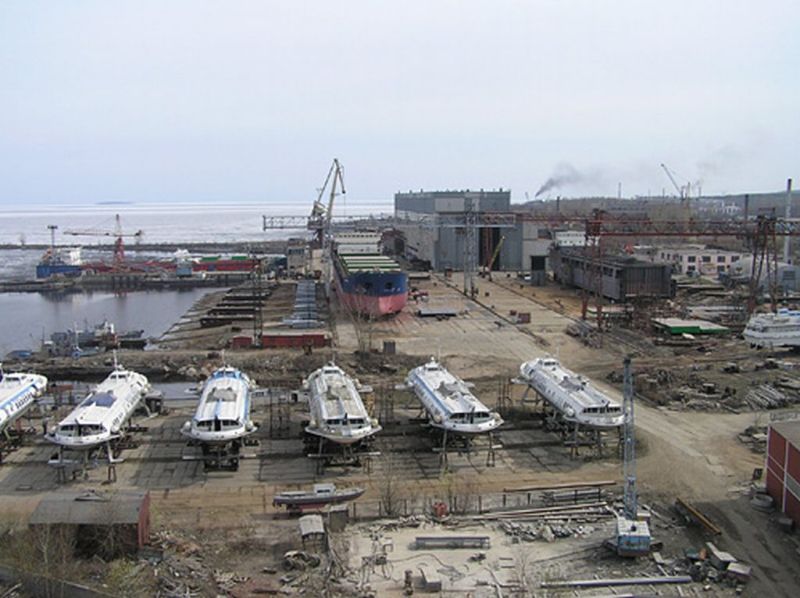

Стапель — сооружение для постройки судна и спуска его на воду.
Стапель (голл. stapel), открытая площадка для постройки судов; представляет собой бетонный фундамент, на котором располагаются опоры судна (кильблоки). Продольный С. ориентирован перпендикулярно к береговому урезу с уклоном к нему, благодаря чему после постройки судно спускают на воду под действием силы тяжести. Поперечный С. параллелен урезу воды и горизонтален; судно спускают на воду с такого С. по наклонной спусковой площадке. На С. устанавливают грузоподъёмное и др. оборудование, необходимое для постройки судов.

картинка
картинка
картинка

Старн-тимберсы — брусья в корме деревянного судна, идущие выше транцев.

картинка картинка

Стрингер — элемент конструкции корпуса судна. Стрингеры (традиционно произносится стрингера́) бывают днищевыми или бортовыми. Наибольшее число стрингеров задействовано в конструкциях кораблей, построенных по продольной или смешанной системам набора корпуса.
Бортовые стрингеры — продольные балки, идущие вдоль борта по всей длине корабля, от носа до кормы. Бортовые стрингеры соединяют бортовые ветви шпангоутов, воспринимают от них нагрузку и передают её на поперечные переборки.
Днищевые стрингеры — продольные балки, идущие параллельно килю и обеспечивающие продольную прочность корпуса.
(Стрингер — продольная связь набора корпуса судна, идущая по всей его длине. В зависимости от назначения стрингера называются днищевыми, скуловыми, бортовыми и палубными).

картинка

Судовая энергетическая установка — комплекс машин, механизмов, теплообменных аппаратов, источников энергии, устройств и трубопроводов и прочих систем — предназначенных для обеспечения движения судна, а также снабжения энергией различных его механизмов.
В зависимости от принципов работы и типов главных двигателей и источников энергии судовые энергетические установки подразделяются на паросиловые, дизельные, паро-, дизель-, и газотурбинные, атомные и комбинированные.
На судне энергетическую установку размещают в специальных помещениях:
Машинные отделения
Котельные отделения
Отделения вспомогательных механизмов — в том числе: дизель-генераторное, холодильное, аккумуляторное и др.

Судовой руль (от нидерл. roer) — вертикальная пластина (перо руля), поворачивающаяся на оси (баллере) в кормовой подводной части судна. Служит для поворота судна в ту или иную сторону.
Принцип действия — отклонение набегающего потока воды и передача противоположного толкающего момента корме судна.

картинка
картинка

Твиндек (англ. tween-deck) — междупалубное пространство внутри корпуса судна между двумя палубами или между палубой и платформой. при наличии трёх палуб различают верхний и нижний твиндеки, при большем количестве палуб — верхний твиндек, второй твиндек, третий твиндек и далее, сверху вниз. Твиндек служит для размещения грузов или пассажиров и экипажа.
Иногда твиндеком называют грузовое или производственное помещение на судне, расположенное между двумя палубами и предназначенное для определённых целей, — например, рефрижераторный твиндек.

картинка
картинка

Тимберовка — капитальный ремонт парусного судна.

картинка

Тимберс — правая или левая ветвь шпангоута.
ТИ́МБЕРС, тимберса, муж. (англ. мн. timbers, букв. балки, брусья). 1. Всякий обделанный брус, идущий на судовой набор (мор.). 2. Сосновый брус определенных размеров (торг.).

картинка

Топ — верхний конец всякого вертикального рангоутного дерева, например мачты, стеньги, флагштока.

картинка

Топтимберс — Верхняя часть шпангоута.

картинка

Траверз — направление, перпендикулярное к курсу судна.

картинка

Транец — нижняя часть прямой кормы, набранная горизонтальными балками; на шлюпках — доска, образующая корму, к которой крепится наружная обшивка.

картинка картинка

Травить — выпускать, ослаблять трос или снасть.

картинка

Трап — лестница на корабле.

картинка картинка

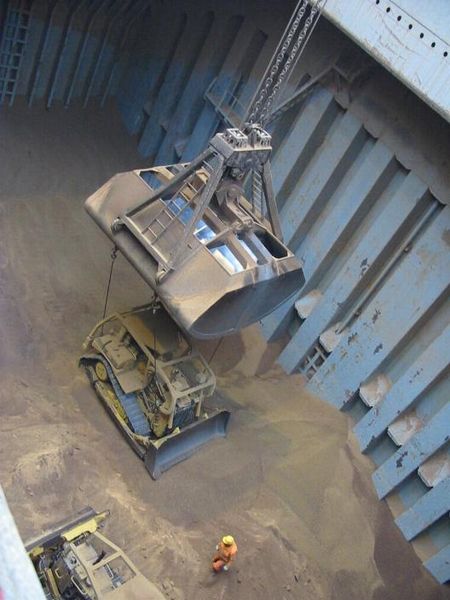

Трюм (от нидерл. ‘t ruim < het ruim) — пространство в корпусе судна между днищем (или вторым дном) и нижней палубой (или платформой).
Нумерация грузовых трюмов производится от носа к корме. Помещения внутри судна, расположенные выше трюма, называются твиндеками.
Трюм — внутреннее помещение корабля, лежащее ниже самой нижней палубы.

картинка картинка
картинка картинка

Узел — единица скорости судна, соответствующая одной морской миле в час (1852м).
Узел — метод для соединения и защиты линейного материала, типа верёвки при помощи связывания и переплетения. Он может включать один или более кусков верёвки, струны, тесьмы, бечёвки, ремня и других деталей, сплетённых в цепь так, что они соединены между собой и/или с объектом-грузом. Узлы интересны своим древним происхождением, своими практическими применениями, а также теорией узлов — областью математики, исследующей их свойства.

картинка
картинка

Фальшборт (англ. bulwark) — ограждение по краям наружной палубы судна, корабля или другого плавучего средства представляющее собой сплошную стенку без вырезов или со специальными вырезами для стока воды (просветы между ширстреком и самим фальшбортом), швартовки (клюза) и прочими. Это конструкция из дерева или стальных листов с подпирающим набором (в зависимости из какого материала строилось плавучее средство).
Фальшборт (англ. bulwark) — ограждение по краям наружной палубы судна, корабля или другого плавучего средства представляющее собой сплошную стенку со специальными вырезами для стока воды, швартовки и прочего.

картинка
картинка
картинка

Фальшкиль — тяжелый свинцовый или чугунный балластный киль на килевых яхтах, препятствующий их крену и опрокидыванию; доски, брусья или металлическая полоса, пришиваемые к килю деревянного судна для предохранения его от повреждений при касании о грунт.

картинка картинка

Флор (англ. floor) — поперечные стальные днищевые балки или листы в наборе, а также поперечные стальные балки или листы в танках в наборе корпуса судна, продолжением которых от скуловой части до верхней палубы являются шпангоуты.
Флоры могут быть не только днищевыми. Так, на балкерах в верхних танках тоже присутствуют флоры, флоры есть и в форпиках и ахтерпиках по всей высоте танка.
(Флор (англ. floor) — поперечные стальные днищевые балки или листы в наборе, а также поперечные стальные балки или листы в танках в наборе корпуса судна, продолжением которых от скуловой части до верхней палубы являются шпангоуты.)

картинка
картинка

Флортимберс — нижняя часть шпангоута, соединяющаяся с килем.

картинка

Форпи́к (нидерл. voorpiek, англ. forepeak) — помещение в носовой части судна между форштевнем и первой («таранной») переборкой, крайний носовой отсек судна. Обычно служит для размещения грузов или водяного балласта.

картинка
картинка

Форшпигель — носовой транец. Чаще встречается на малых яхтах, например, моноклассы «Оптимист» и «Кадет».

картинка картинка

Форштевень — брус, образующий переднюю, оконечность судна (продолжение киля в носовой части). Часть форштевня около грузовой ватерлинии деревянного судна (также металлическая накладка на деревянный форштевень небольших и гребных судов) носит название «водорез» или «грен».

картинка картинка
картинка картинка

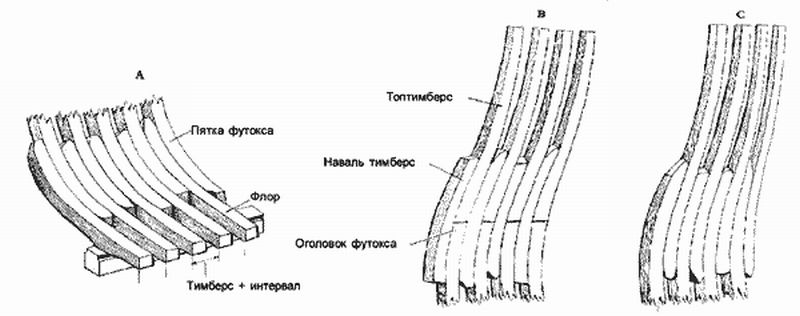

Футокс — cм. Шпангоут. Футокс - часть составных шпангоутов деревянных судов. Различают верхний футокс (топтимберс) и нижний футокс (флортимберс).

картинка

Ходкость — качество судна иметь и сохранять заданную скорость хода при данных условиях при минимальной затрате мощности механизмов, установленных на нем. Из двух подобных судов лучшей ходкостью обладает то, которое развивает большую скорость при одинаковой мощности главных судовых двигателей или одинаковой парусности.
Теоретический расчет ходкости как правило не дает надежных результатов вследствие необходимости учёта большого количества факторов, плохо поддающихся определению. Ходкость при проектировании оценивают расчетами и путем модельных испытаний в опытовом бассейне, после постройки судна элементы ходкости определяют в процессе его ходовых испытаний.

картинка
картинка

Шаутбенахт (от нидерл. schout-bij-nacht — ночной наблюдатель) — адмиральский чин в русском флоте в первой половине XVIII века: соответствовал чину контр-адмирала. В походе находился на головном корабле и следил за обстановкой.

картинка картинка картинка

Швартов (швартовый конец) — растительный или стальной трос, с помощью которого судно закрепляется у причала. Все швартовые концы имеют на ходовом конце петлю – огон.

Швартовка — подход и закрепление судна с помощью канатов (тросов) к причалу, пирсу, стенке или набережной или к другому судну.

картинка картинка
картинка картинка
картинка

Швартовное устройство — шпили, кнехты, клюзы, киповые планки, вьюшки и пр., предназначенные для удержания судна у причала или у борта другого судна.

картинка картинка

Шильдик - номерок на двери с названием помещения на судне.

картинка картинка картинка картинка

Ширстрек или Ширстречный пояс (англ.: sheerstrake) — верхний пояс наружной обшивки корпуса судна граничащий с главной палубой.

картинка картинка

Шифтингбордс - сплошной ряд досок проходящих по всей длине судна от носа до кормы.
Шифтингбордсами оборудовались клиперы, перевозившие зерно, которое ведет себя на волнении почти как жидкость и даже при незначительном крене судна, может сместится на один борт и вызвать опрокидывание судна. В настоящее время шифтингбордсы также применяются на судах для перевозки сыпучих грузов.

картинка
картинка

Шканцы — помост или палуба парусного судна на один уровень выше шкафута, в корму от него, где находились вахтенные офицеры и устанавливались компасы. Позднее шканцами называли часть верхней палубы военного корабля между грот- и бизань-мачтами. Шканцы считались почётным местом на корабле: там зачитывались перед строем манифесты, приказы, приговоры. На шканцах запрещалось садиться и курить всем, кроме командира (капитана) корабля и флагмана.

картинка
картинка
картинка

Шкафут
Шкафу́т (от нидерл. schavot — стеллаж, эшафот) — многозначный морской термин.
Шкафут на кораблях и судах — средняя часть верхней палубы от фок-мачты до грот-мачты либо от носовой надстройки (бак) до кормовой (ют).
Шкафут на деревянных парусных кораблях — широкие доски, уложенные горизонтально вдоль бортов для прохода с бака на квартердек или шканцы.
Шкафут на речных металлических баржах — деревянный брус, идущий вдоль борта и служащий для установки леерных стоек.
Связанные термины: шкафутный трап, шкафутный брус-поручень, шкафутное орудие, подветренная шкафутная сетка.

картинка

Шкипер (нидерл. schipper) — содержатель корабельного имущества и материального снабжения военного корабля, капитан коммерческого парусного судна.

картинка картинка

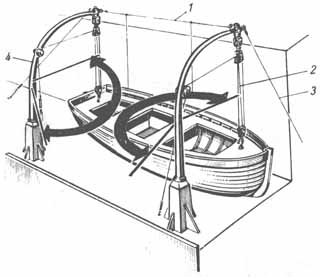

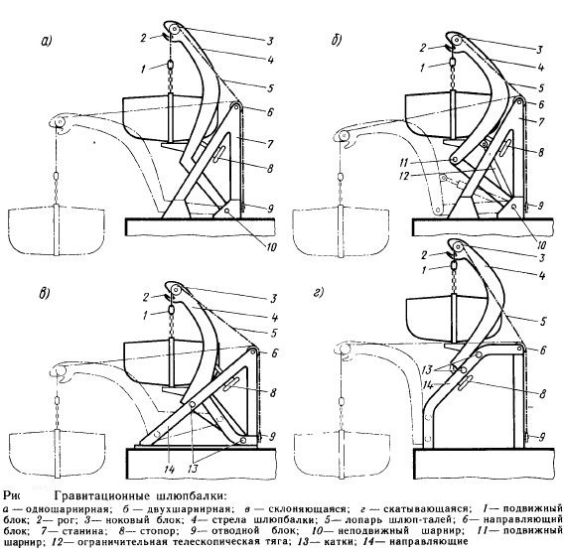

Шлюпба́лка — устройство для спуска шлюпки с борта корабля (судна) на воду и подъёма её на борт. При этом каждую шлюпку обслуживает две шлюпбалки, чем обусловлено частое использование термина во множественном числе.

картинка картинка

Шпангоут (нидерл. spanthout, от spant — «ребро» и hout — «дерево») — деревянный или металлический поперечный элемент силового набора корпуса корабля, летательного аппарата или котла восьмиосного вагона — цистерны, обеспечивающий жёсткость обшивки и сохраняющий её форму. Также — в теории корабля элемент теоретического чертежа: сечение корпуса вертикальной поперечной плоскостью.
(Шпангоут — ребро судового остова (от голл. «шпант» — ребро + «гоут» — дерево). На малых деревянных судах делаются из деревьев, имеющих уже естественную кривизну; на больших собираются из отдельных кусков дерева — футоксов; на металлических — из угольников, приклепанных/приваренных к обшивке. Шпангоут может иметь правую и левую части — правый и левый тимберсы; каждый из тимберсов делится на нижнюю часть — флортимберс и верхнюю — топтимберс.)

Шпигат — отверстие в палубе для слива скопившейся воды за борт и снабженное шпигатной трубой.

картинка картинка

Штевень — прочный брус в носовой и кормовой оконечностях корабля.

картинка картинка

Штирборт — правый борт. Ныне устаревший термин. Назывался так потому, что рулевое весло (кормило) навешивалось на правый борт (от нидерл. schturen — управлять). Сравн. «бакборт».

картинка картинка картинка

Штормтрап — веревочная лестница с деревянными ступеньками, опущенная по наружному борту или подвешенная к выстрелу и служащая для подъёма на корабль.

картинка картинка

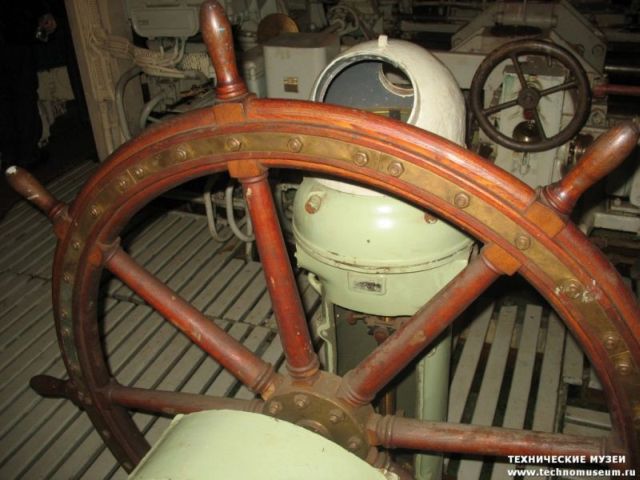

Штурва́л (нидерл. stuurwiel (от stuur — руль и wiel — колесо)) — устройство управления движением плавсредства или летательного аппарата по курсу.
Классический штурвал судна представляет собой колесо с рукоятками, соединённое приводами различных конструкций с судовым рулём. Вращение штурвала вызывает поворот пера руля (перекладку) на соответствующий угол, чем достигается поворот судна.

картинка
картинка
картинка

Штуртрос — трос, основанный между штурвалом и румпелем и проходящий через ряд неподвижных блоков. Служит для передачи усилий от штурвала к румпелю и через него к рулю.

картинка картинка

Ют (от нидерл. hut) — кормовая надстройка судна или кормовая часть верхней палубы. Ют, частично утопленный в корпус судна, называется полуютом. Старинное название шканцев и юта — ахтерзейль-кастель.
Ют как надстройка может быть удлинённым и коротким. В нём располагаются грузовые помещения, или каюты для экипажа и пассажиров, или служебные помещения, а также элементы кормовых швартовного и якорного устройств.
На парусных судах ют как часть палубы выделяли от кормы до бизань-мачты (кормовой мачты). Ют как надстройка в этой части палубы служил для укрытия рулевого устройства и рулевого от непогоды, а также для размещения кают капитана и его помощников.
На современных крупных судах вместо юта устраивают кормовую рубку.
В юте на однопалубных судах может размещаться твиндек (межпалубное пространство).

картинка
картинка
картинка
картинка

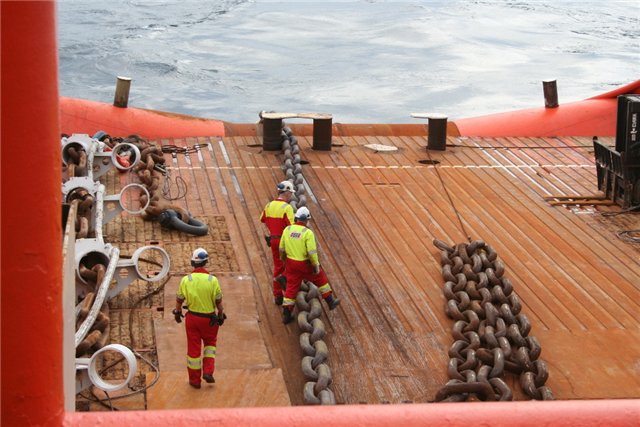

Якорная цепь (канат) иногда якорь-цепь — составляющая часть якорного устройства, служит для соединения якоря с корпусом судна.

картинка картинка

Якорное устройство — одно из корабельных устройств; совокупность технических средств, назначением которых является удержание корабля на месте относительно берега, волны, ветра или течения при стоянке его на рейде, в гавани или в открытом море. В составе якорного устройства имеются якоря, якорные цепи и приспособления для отдачи, подъёма,крепления и хранения якорей и якорных цепей (якорные клюзы, шпили, брашпили, стопора).

картинка
картинка

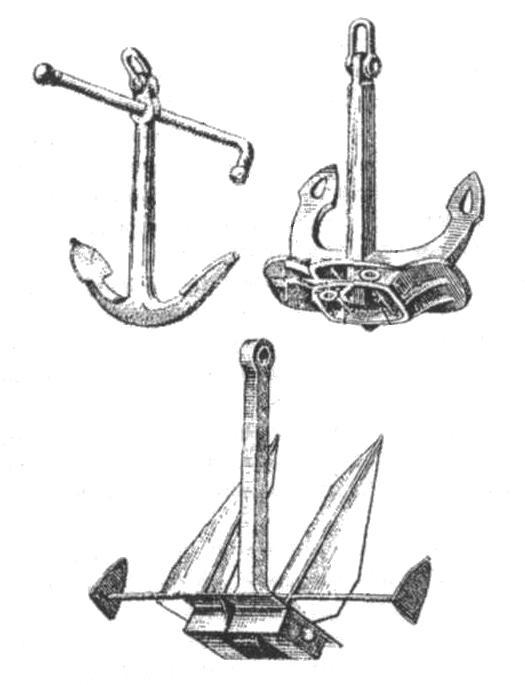

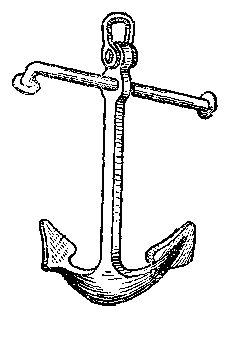

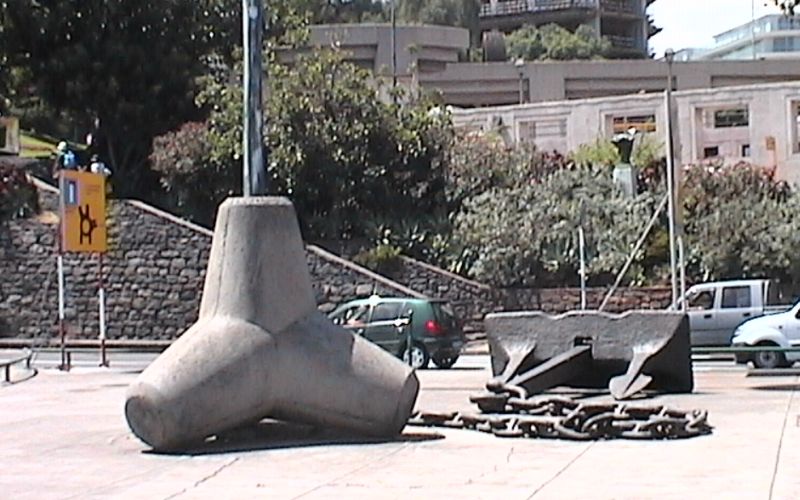

Я́корь (из германских языков, др. -шв. ankari «якорь», др. -исл. akkeri из лат. аnсоrа от греческого agkyra) — специальной формы литая, кованая или сварная конструкция, предназначенная для удержания корабля, подлодки, плота или другого плавающего объекта на одном месте за счёт взаимодействия с грунтом и связанная с объектом удержания посредством якорной цепи или троса. Усилие, которое якорь может воспринять, не перемещаясь и не выходя из грунта, называется держащей силой. Эффективность якоря оценивается коэффициентом держащей силы — отношением держащей силы к весу якоря.
(Якорь (корабельный якорь) — приспособление для удержания судна на месте.)

картинка
картинка
картинка

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я

ПИРАТСТВО

ВВЕРХ

НА ГЛАВНУЮ


© Маленький Грин
